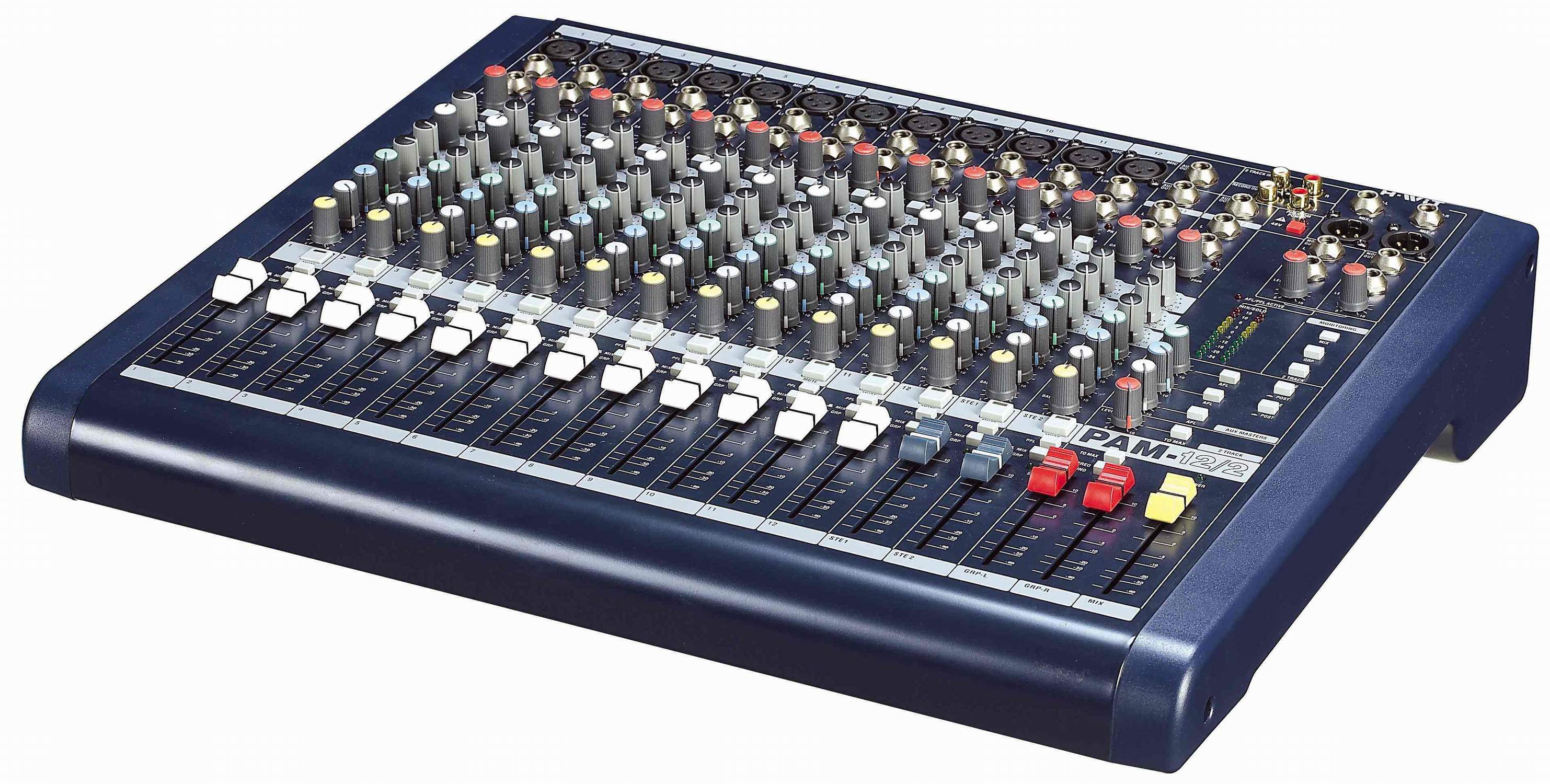

两编组多功能调音台(PAM-12/2 PAM-20/2)



产品名称:两编组多功能调音台(PAM-12/2 PAM-20/2)



产品描述:

PAM系列调音台在设计上有典型的欧美风格,布局合理,操作方便,带有低噪音高品质的麦克风前置放大器,高精度旋钮和推子。内部电路采用优化降噪设计和双面SMT贴片技术,使得性能稳定可靠。



特性:

● 真正的两编组调音台

● 12路20路单声道与2组立体声输入法(PAM-12/2 PAM-20/2)

● 高品质、低噪音的平衡式话筒输入

● 单声道及主输出配有的信号插入点,方便外接信号处理器

● 每路麦克风输入都配备优质+48V幻像电源

● 中频扫频的三段均衡,英国风格

● 三组AUX辅助输出,可以外接处理器

● 高精度三色电平柱,准确显示输出电平

● 60MM行程高精度推子

● 电路板采用双面SMT贴片技术,性能稳压可靠

● 内置式静噪开关电源器,使用方便灵活



产品规格:









频率响应

话筒/线路输入到任何输出端 : 20HZ~20KHz,±0.5dB

总谐波失真和噪音

话筒增益30dBu、—20 dBu ,最大输出、1KHz和推子,≦ 0.004%

噪声(测量带宽22Hz~22KHz)

等效输入噪声(最大增益)为28dB 原阻抗150Ω

通道间串音(1KHz)

通道哑音:>93dB;

推子切断(参考标志+10)>93dB;

AUX发送口关闭:>83dB;

输入和输出阻抗

话筒输入:2.4KΩ

线路输入:11 KΩ

立体声输入:100 KΩ

输出:75Ω

输入和输出电平

话筒输入:+16dBu

线路输入:+30 dBu

立体声输入:+30 dBu

混音输出:+20 dBu

耳机输出:300mW

EQ(单声道输入)

HF:8KHz,±15dB

MF(扫频):50Hz~3.5KHz,±15dB

LF:150Hz,±15dB

Q:1.5

EQ(立体声输入)

HF:7KHz,±15dB

MF:720Hz,±15dB

LF:60Hz,±15dB
