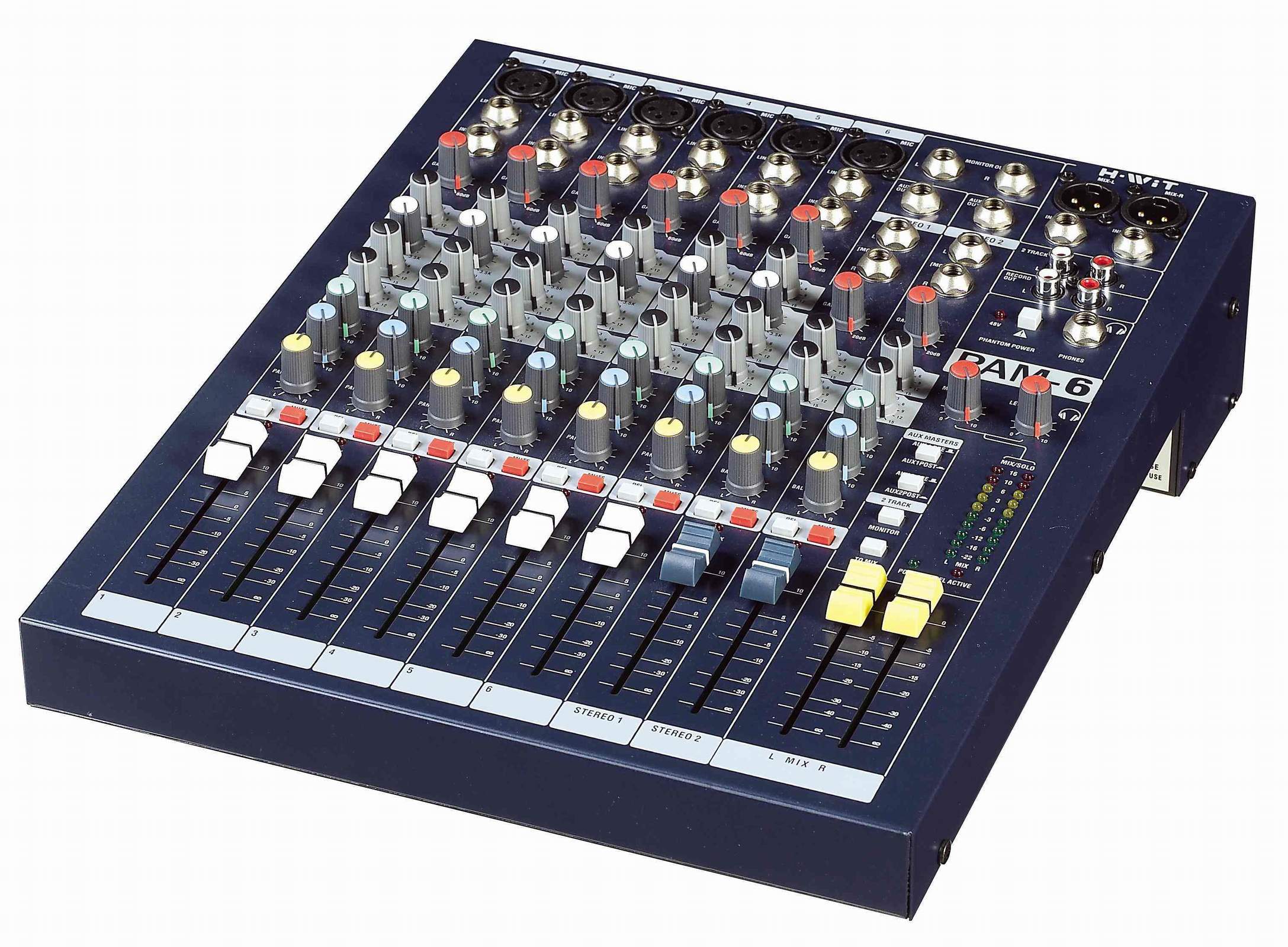

PAM系列会议调音台(PAM-6 PAM-8 PAM-12)



产品名称:PAM系列会议调音台(PAM-6 PAM-8 PAM-12)

产品描述:



PAM系列调音台在设计上有典型的欧美风格,布局合理,操作方便,带有低噪音高品质的麦克风前置放大器,高精度旋钮和推子。内部电路采用优化降噪设计和双面SMT贴片技术,使得性能稳定可靠。



特性:

●6、8、12路单声道与2组立体声输入(PAM-6 PAM-8 PAM-12)

●简单、灵活、高效、精细、超线性的话筒前置放大器

●过载显示灯可根据不同程度的过载调节亮度作警示

●单声道及主输出配有信号插入点,方便外接信号处理器

●为电容话筒提供真正专业的+48V幻像电源

●中频扫频的三段均衡,英国风格

●2路辅助输出,全部可用开关切换到推子前或推子后,可以外接处理器

●高精度三色电平柱,准确显示输出电平

●60MM行程高精度推子

●内置式静噪开关电源器,使用方便灵活

●简单的可选支架安装(选购件)



产品规格:









频率响应

话筒/线路输入到任何输出端 (20Hz~20KHz)+1dB/-3dB

总谐波失真和噪音

<0.007%

130dB输入的等效输入噪声

22Hz~22KHz 不加权-128dB(信源内阻150Ω)

母线噪声

22Hz~22KHz宽带线路输入,终端负载为150Ω,RMS(有效值)测量

混音

推子在下面,最大混音电平:<-85dB

通道之间串音

通道哑音,>96dB;推子位置(标记+0)>96dB

辅助发送端口

>86dB

输入和输出阻抗

话筒输入:2.4KΩ

单声输入:11 KΩ

立体声输入:100 KΩ

输出:75Ω

输入和输出电平

话筒/线路的最大输入电平:+17dBu

线路的最大输入电平:+30 dBu

立体声输入最大电平:+30 dBu

最大混音输出电平:+20 dBu

耳机最大输出电平:300mW/200Ω

均衡器

HF(高频):12KHz,±15dB,搁架式

MF(中频):140Hz~6KHz,±15dB,Q=15

LF(低频):80Hz,±15dB,搁架式
