AVITECH MCC-8004系列画面分割处理器

MCC-8004 系列产品有如下特点:
1. 纯硬件设计,不会死机,内部没有通用商用操作系统,如:Windows, Windows CE, Linux。
2. 独立机箱设计,级联使用,任何一个屏都可以任意扩容到20画面以上。
3. 模块级联使用,内置继电器,任何一台模块有问题都会自动旁通,只丢失四路视频,不会影响其他图象
4. 模拟视频,标清数字视频自动适应,任意窗口有可以任意大小,尺寸,宽高比,或满屏显示。
5. 支持模拟音频,嵌入音频,屏幕音频显示
6. 可以保存客户预制,并通过软件或控制面板快速调用。
7. 每套分割器有双输出,互为备份。第二输出给到VGA多选一开关,接到一个大屏做整个显示系统的备份。
8. 完美的图像,高分辨率输出,最高可以支持到:1920 X 1080,1920 x 1200,可以通过软件设置。
9. 支持中文UMD(源名)显示。
10. 支持动态UMD,能与主流矩阵的源名跟随,硬件内置TSL和ASCII协议。
11. 屏幕报警显示,如果任何视频,音频信号出现故障,屏幕上立刻有报警显示。
12. 对信号的检测报警有SNMP TRAP(数据)输出,开放协议。

AVITECH MCC-8004系列产品主要有以下一些型号及分类

  • 模拟视频分割器

MCC-8004a
输入:四路模拟视频 自动识别(PAL/NTSC)

MCC-8004aL
MCC-8004a带四路视频环出

MCC-8004aA
MCC-8004a带四对模拟立体声输入

MCC-8004aAL
MCC-800TaA带四路视频环出

  • 数字/模拟视频分割器

MCC-8004d
输入:四路标清/模拟视频 自动识别(PAL/NTSC)

MCC-8004dL
MCC-8004d 带四路SDL环出

MCC-8004dA
MCC-8004d 带四对模拟立体声输入

MCC-8004dAL
MCC-8004dA 带四路SDL视频环出

MCC-8004dD
MCC-8004d 带四路AES/EBU音频输入

MCC-8004dDL
MCC-8004dD 带四路SDL视频环出

MCC-8004dE
MCC-8004d 带32路嵌入音频输入

MCC-8004dEL
MCC-8004dE 带四路SDL视频环出

  • 高档后期制作系列

MCC-8004P
输入:四路标清/模拟视频 自动识别(PAL/NTSC)

MCC-8004PL
MCC-8004P 带四路SDL环出

MCC-8004PA
MCC-8004P 带四对模拟立体声输入

MCC-8004PAL
MCC-8004PA 带四路SDL视频环出

MCC-8004PD
MCC-8004P 带四路AES/EBU音频输入

MCC-8004PDL
MCC-8004PD 带四路SDL视频环出

MCC-8004PE
MCC-8004P 带32路嵌入音频输入

MCC-8004PEL
MCC-8004PE 带四路SDL视频环出

  • 高清系列

MCC-8004U
输入:四路高标清/模拟视频 自动识别(PAL/NTSC)

MCC-8004UL
MCC-8004P 带四路SDL环出

MCC-8004UA
MCC-8004U 带四对模拟立体声输入

MCC-8004UAL
MCC-8004UA 带四路SDL视频环出

MCC-8004UD
MCC-8004U 带四路AES/EBU音频输入

MCC-8004UDL
MCC-8004UD 带四路SDL视频环出

MCC-8004UE
MCC-8004U 带32路嵌入音频输入

MCC-8004UEL
MCC-8004UE 带四路SDL视频环出

产品规格
尺寸:1 RU,19W*10D,48.3CM W*25.4CM D
重量:8 LBS,3.6KGS
功耗:<30W
IP或RS-232串口控制
输入:HD/SD-SDI/composite(PAL/NTSC)自适应
输出分辨率最高支持到1600*1200/1920*1080/1920*1200
可预存26个界面预置文件
源名,边框显示,输入信号报警
内置数字/模拟显示时钟,支持NTP
音频表选件:嵌入(带相位显示) AES,模拟音频输入
八路GPI输入驱动货报警输出
自动监测高清,标清信号,改变宽高比 16*9,4*3
支持 TSL TALLY/UMD控制协议
可以与VGG-8000,ACC-8000系列产品级联使用
可以使用控制软件COSMOS或者GALAXY

级联图

模块级联使用,内置继电器,任何一台模块有问题都会自动旁通,只丢失四路视频,不会影响其他图象

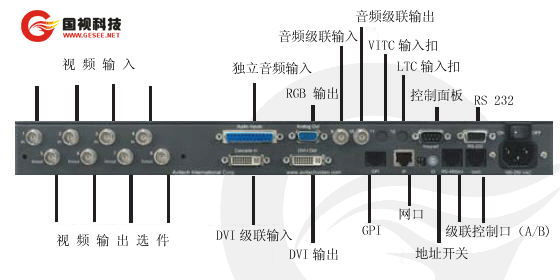

AVITECH MCC-8004连接图
