AVITECH RAINIER系列画面分割处理器

AVITECH Rainier系列多画面显示器有10种型号,可以自动检测多达32种不同的计算机 (YPbPr) 和视频(可选SD-SDI、复合、可选S-视频)输入并提供多达20种不同分辨率的输出,综合屏上显示(OSD)提供标签、边界和Tally功能。

多图像显示Rainier系列是一个非常经济的多图像显示处理器,可用于广播级和专业级的 AV (ProAV)的应用。它比较少的波形因素使得它非常适用于空间有限的应用范围。Avitech模块只有10 英尺深,占用的机架空间几乎为“零”,这使得它可以挂在机架后面,成为节省空间的非常之选。



AVITECH RAINIER分辨率

输入分辨率
支持32种输入分辨率
DVI和VGA (50/60Hz)
1024x768, 1280x1024, 1280x768, 1280x720, 1366x768, 1400x1050, 1680x1050, 1600x1200, 1920x1080, 1920x1200
Video (模拟HD YPbPr)
480p 60Hz, 720p 60Hz , 1080i 60Hz,
576p 50Hz, 720p 50Hz ,1080i 50Hz.
支持输入信号制式
NTSC/PAL
S-Video (选择)

输出分辨率
DVI和VGA输出:支持20种分辨率,可以任意选择
50/60Hz
1024x768, 1280x1024, 1280x768, 1280x720, 1366x768, 1400x1050, 1680x1050*, 1600x1200*, 1920x1080*, 1920x1200*
*Rainier-4a/4d 支持输出分辨率最大 1366x768/1400x1050

AVITECH RAINIER系列具体型号简单介绍

输入接口解释:a:表示video接口,v:表示VGA/DVI接口,d:表示sdi接口

Rainier-2v
2 high resolution inputs (DVI/VGA)

Rainier-4v
4 high resolution inputs (DVI/VGA)

Rainier-2v2a
2 high resolution inputs (DVI/VGA)
2 composite (NTSC/PAL) inputs, optional S-video

Rainier-4v4a
2 high resolution inputs (DVI/VGA)
2 composite (NTSC/PAL) inputs, optional S-video

Rainier-4a
4 composite (NTSC/PAL) inputs, optional S-video

Rainier-4a1v
4 composite (NTSC/PAL) inputs, optional S-video
1 high resolution inputs (DVI/VGA)

Rainier-8a1v
8 composite (NTSC/PAL) inputs, optional S-video
1 high resolution inputs (DVI/VGA)

Rainier-4d
4 auto-detect SD-SDI/composite (NTSC/PAL) inputs

Rainier-4d1v
4 auto-detect SD-SDI/composite (NTSC/PAL) inputs, optional S-video
1 high resolution inputs (DVI/VGA)

Rainier-8d1v
8 auto-detect SD-SDI/composite (NTSC/PAL) inputs, optional S-video
1 high resolution inputs (DVI/VGA)

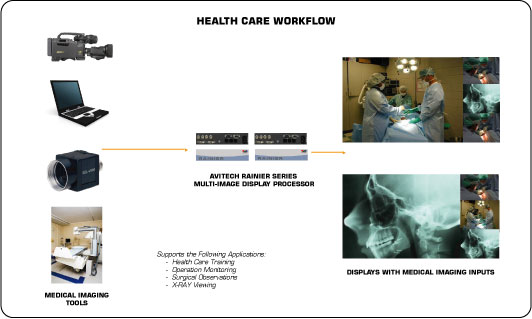

应用实例及工作流程图表
