clearone Converge 560/590

CONVERGE | 560/590

专业音频会议系统

高性价比的专业会议室音频系统





CONVERGE560/590

应用范围

会议室(自选麦克)

多媒体会议室

+ 视频会议

+ 网络会议

远程电子教室

视频教室

法院审判室和旁听室

CONVERGE 560/590 优势

出色的音频性能

+ 真正的全双工音效,使发言和收听能够同时的进行。不必在会议进行中,进行收听和发言选择,也不会影响会议语音的连贯性。

+ ClearEffect™ 技术,能够把窄带的音频信号通过数字处理还原成宽频带全音域的信号输出。

+ 分布式回声消除,能够更准确的消除回声。

+ 噪声消除功能能够有效的消除系统噪声和环境噪声

+ 自动信号电平平衡功能,有效的自动平衡调控输入端信号

+ 第一麦克风优先功能:讲话人的发言只对离他最近的麦克风起作用。这样有效的排除了由于多支麦克风对声音的多次拾取而产生的隧道声的效果。

+ 总线是音频接口形式,可以把3端输入的接口模块放置于更接近麦克风放置地点的位置。

+ 分布式扩声结构,能够使会议语音信号比较均匀的分布在会场的每一个空间

Rich Media Ready

+ 可以连接视频会议终端设备和软件视频会议终端设备,为其提供优质的音频信号。

+ 通过语音激活摄像头预制位的模式可以实现摄像头的语音追踪,同时主机的摄像头调整程序可以对摄像头的角度和焦距进行调整。

+ 提供超高清晰的录音性能,用来录制双方的发言。适用于法庭审判等对音质要求较高的环境

容易安装和使用

标准电话结构的拨号界面设计

+ 内置远程维护模块。用户可以通过网络对系统进行远程维护

+ 设备操作程序界面安装操作简单方便。

+ 每一个外置的音频接口模块上包含有3个标准的平衡式卡侬头音频接口,可以和任何标准的平衡式音频接口相匹配。

+ 内置10W功率放大器可以连接小功率无源音响输出。另外,可以连接外部功率放大器驱动大功率音箱。

Flexibility

+ 中心矩阵安装位置灵活,可以安装在酒台,桌面,机柜。

+ 麦克风接口模块可以放置在房间的任何位置,更接近于麦克风的放置位置。有效减少了音频线路的信号损耗。

+ 外部控制键盘,包括有线和无线两种可选。

安装简单操作方便的音频处理器. Converge560和590可以提供较高的音频处理性能,在同类产品中有很强的性价比优势. 可以根据人们的使用习惯自主的选择麦克风和音箱,适用中型规模的视频会议室和电话会议室。

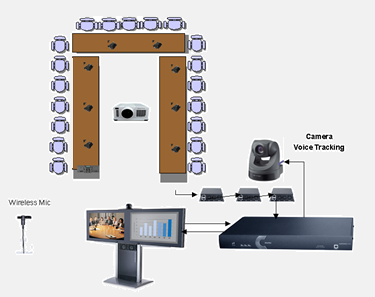

Converge560/590小型视频会议室布局图

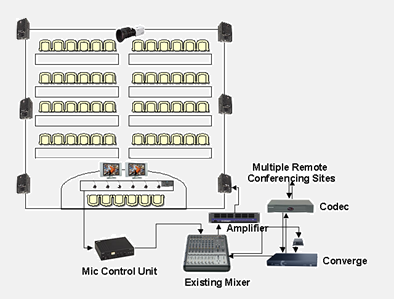

Converge560/590大型视频会议室布局图

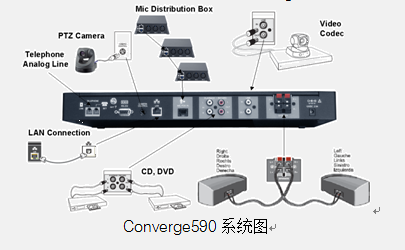

Converge590系统图

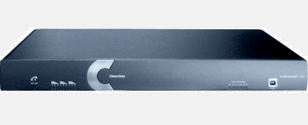

音频矩阵

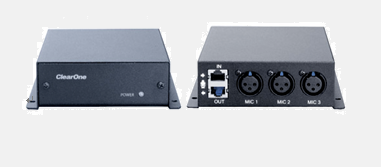

麦克风音频接口盒

Converge 560包含2个音频接口盒. Converge 590 包含3个音频接口盒. 每一个接口盒包含3个标准的平衡式卡侬头接口所有的音频接口盒利用RJ45连接线串联接入音频矩阵.音频接口盒可以和矩阵主机一样安装在机架上,也可以安装在房间任何地点靠近麦克风使用位置,减少音频电缆的铺设





桌面控制键盘

包括有线控制器和无线控制器两种可选。外型采用传统的电话拨号盘界面





设备操作程序

操作程序通过USB接口,网络接口,RS232接口对主机进行调试和配置.

+ Device Toolbox: 提供市面上常见的输入和输出设备最优化的接口配置参数。

+ System Check: 检测 Converge 560/590

的系统工作状态

+ Event Logging: 操作日志记录

+ Network Find: 查找连接在局域网上的Converge560/590设备。

+ Firmware Upgrades: 固件升级程序





接口模块机架

所有的麦克风音频接口模块,可以配合这个支架进行机柜安装。

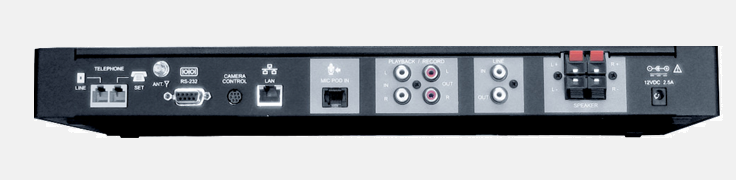

后面板示意图





音频性能

测试环境: 除非另行指定,所有的测量都是在22Hz to 15 KHz带宽内进行

矩阵混音器

回声消除尾音时间: 128 ms

自适应噪音消除: (6 – 18 dB) .

环境电平自适应, 第一麦克优先,门控, NOM衰减

麦克风音频接口盒

接口: 母头 XLR

接口盒之间最大连接距离: 24米

最大输出电平: +17 dBu

频响范围: 20 Hz to 14 kHz

最大谐波失真: <0.01%

幻象电源: +/-24 V

输入阻抗: 5 kOhm

线路输入

接口: RCA连接器(母头)

正常输入电平-10dB, 可调节范围-14 dB to +18 dB

正常输入电平: -10 dBu 最大输入电平: +9 dBu 输入: > 10 kOhm

线路输出

接口: RCA连接器

正常输出电平: -10 dBu, 可调节范围

-14 dB to +18 dB

最大输入电平: +9 dBu

频响范围:

40 Hz – 15 kHz (+/-1 dB)

动态范围: > 80 dB

总谐波失真:

< 0.02% (+6 dBu input @ 1 kHz)

回放输入

接口: RCA连接器

正常输入电平-10dB, 可调节范围-14 dB to +18 dB

正常输入电平: -10 dBu 最大输入电平: +9 dBu 输入: > 10 kOhm

录音输出

接口: RCA连接器

正常输出电平: -10 dBu, 可调节范围-14 dB to +18 dB

最大输入电平: +9 dBu

频响范围:40 Hz – 15 kHz (+/-1 dB)

动态范围: > 80 dB

总谐波失真:< 0.02% (+6 dBu input @ 1 kHz)

功放输出

接口: 左右输出压接端子形式

功率: 10 瓦

阻抗: 8 欧姆

频响范围:

60 Hz – 15 kHz (+/-1 dB)

动态范围: > 80 dB

总谐波失真:

< 0.5% (+5 dBu line input @ 1 kHz)

输出最大声压电平:

90 dBSPL output @ 1 meter

电话适配器

测试环境: 所有测量都是在ALC禁止的情况下完成的

接口: RJ-11接口

尾音时间: 30 ms

频响范围: 250 Hz to 3.3 kHz

(+/-1 dB)

总谐波失真:< 0.2% (+7 dBu line input @1 kHz)

动态范围: > 60 dB

RS-232 控制接口

DB9母头

连接速率:9,600/19,200/38,400/57,600

(默认)/115,200,8位数据位,1位停止位,无奇偶校验位,硬件流量控制开(缺省)/关

以太网控制接口

10/100兆以太网控制接口:

带LED指示器的RJ-45接口

USB 1.1接口

辅助控制接口

电源

电压: 100 — 240VAC 50–60 Hz

VISCA摄像头端口

DIN,波特率9600,无流控

尺寸 (长 x 宽 x 高)

混音器: 43.2厘米 X 19.1厘米 X 5.1厘米

RF控制器: 26.7 cm x 11.4 cm x 6.9 cm

麦克风接口盒: 11.9 cm x 14.3 cm x 4.4 cm

混音器: 2 公斤

RF控制器: 0.9 公斤

麦克风接口盒: 0.7 公斤

运行环境

温度: 华氏32º to 122º (摄氏0-50º C)

提供高性能的音频信号处理功能,同时矩阵安装位置灵活,可以安装在酒台,桌面,机柜。

+ ClearOne专业的音频技术提供:

回声消除,

噪声抑制,

第一麦克优先,

噪声门,

ClearEffect™, 自动语音清晰度提升功能

主席麦克功能

+ 分布式扩声结构,能够使会议语音信号比较均匀的分布在会场的每一个空间

+ 摄像头控制: 通过麦克风输入状态激活摄像头视频追踪
