产品描述:

AV12832/64/96/128矩阵切换器是一款将输入128路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持128路音视频信号输入,32/64/96/128路音视频信号输出。输入、输出接口采用RCA接口。具有独立的音频输入、输出端子。



产品特性

支持128路音视频信号输入,32/64/96/128路音视频信号输出。

150MHz(-3dB),满载的高带宽。

支持快速切换操作。

支持视频信号类型有:复合视频(信号)。

独立的音频平衡/非平衡输入、输出端子。

视频信号输入、输出端口采用BNC接口

音频信号输入、输出端口采用5 位凤凰接口、螺丝接口。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

具有网络接口,可通过以太网控制。

音频信号类型有:立体声。

可机架安装的金属机箱。

信号长距离传输失真补偿技术。

内置国际通用电源。





技术参数

视频

增 益 0 dB

带 宽 150MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 100Mhz @ ±0.6dB

多通道对一通道串扰和 -50dB @10 MHz, -40dB @100 MHz

微分相位I/0S <1.28度,3.58MHz

微分增益误差

0.1%, 3.58-4.43MHz


微分相位误差 0.1度, 3.58-4.43MHz

大传输延时 5nS(±1nS)

信号制式 NTSC3.58,NTSC4.43,PAL,SECAM

信号类型 复合视频(信号)

视频输入

接 口 BNC母接口

回波锁相 0.3V—0.4Vp-p

小/大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-40dB@5MHz

大直流偏置误差 15mV

视频输出

接 口 BNC母接口

小/大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

直流补偿 大±5mV

转换类型 垂直间隔

音频信号

输入/输出接口 5 位凤凰接口

增 益 0 dB

频率响应 20 Hz ~ 20 kHz

总谐波失真 噪声 0.03% @ 1 kHz (额定电压下)

信噪比(S/N) >90dB

立体声分离度 >80dB @ 1 kHz

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

信号类型 立体声或平衡接法

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

阻 抗 输入:>10 kΩ,输出:50 Ω

大输入电平 +19.5dBu

增益误差 ±0.1dB

大输出电平 +19.5dBu

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

以太网控制接口 RJ-45母接口(可选控制接口配件)

以太网控制协议 TCP/IP

以太网控制速率 自适应10M或100M,全双工或半双工

控制程序 《Switch2.0》

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸 485(L)X266(W)X700(H) mm

产品重量 34kg

平均故障间隔时间 30,000 小时

质 保 1年免费保修,终生维护

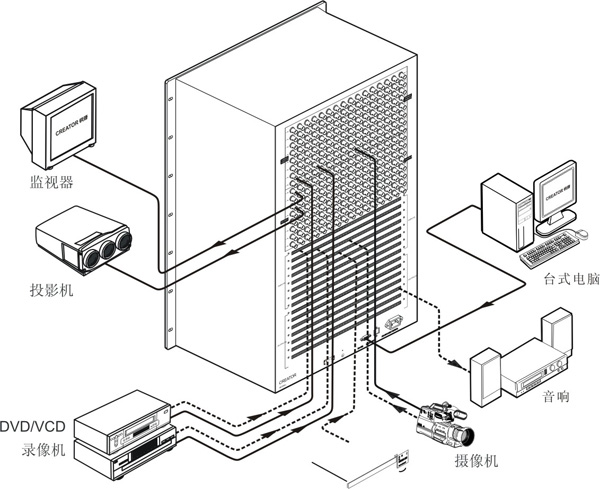

系统连接图
