AV6432/48/64音视频矩阵

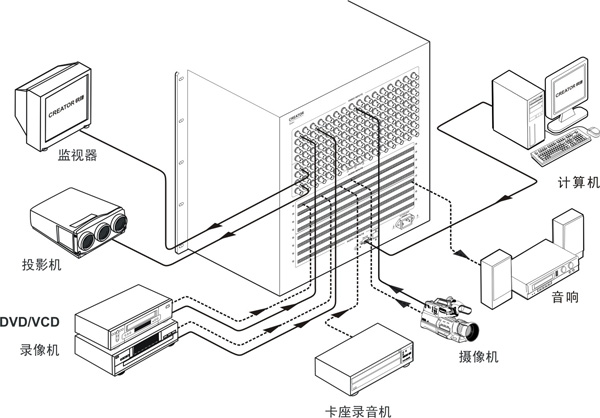

产品描述:
AV6432/48/64音视频矩阵是一款支持64路音视频信号输入，32/48/64路音视频信号输出。可将64路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出。视频信号输入、输出端口采用RCA接口。具有独立的音频输入、输出端子。
产品特性
支持64路音视频信号输入，32/48/64路音视频信号输出。
150MHz(-3dB)，满载的高带宽。
支持快速切换操作。
支持视频信号类型有：复合视频(信号)。
音频信号类型有：立体声，平衡或非平衡接法。
独立的音频平衡/非平衡输入、输出端子。
视频信号输入、输出端口采用BNC接口，音频信号端口采用5 位3.8mm带栓螺丝接口。
具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
具有红外遥控功能和RS232通信功能。
具有网络接口，可通过以太网控制。
音频信号类型有：立体声，平衡或非平衡接法。
可机架安装的10U金属机箱。
采用可编程逻辑陈列电路，任意交互切换。
信号长距离传输失真补偿技术。
内置国际通用电源。
技术参数
|
带 宽 |
150MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道对一通道串扰和 |
-50dB @10 MHz， -40dB @100 MHz |
|
微分增益误差
|
0.1%, 3.58-4.43MHz
|
|
微分相位误差 |
0.1度, 3.58-4.43MHz |
|
信号制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
|
小/大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
回波损耗 |
<-40dB@5MHz">-30dB@5MHz
|
|
小/大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
总谐波失真 噪声 |
0.03% @ 1 kHz （额定电压下） |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
以太网控制接口 |
RJ-45母接口（可选控制接口配件） |
|
以太网控制速率 |
自适应10M或100M,全双工或半双工 |
|
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
|
机箱尺寸 |
485(L)X266(W)X455 (H) mm
|
