CreatorAV0802/04/08音视频矩阵

AV0802/04/08音视频矩阵



AV0802/04/08音视频矩阵

产品描述:

AV0802/04/08音视频矩阵是一款将输入8路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持8路音视频信号输入,2/4/8路音视频信号输出。接口采用RCA接口。具有RS232通讯接口,方便与电脑、遥控系统或各种远端控制设备连接应用。





产品特性

支持8路音视频信号输入,2/4/8路音视频信号输出,输入、输出端口采用RCA接口。

支持快速切换操作。

支持视频信号类型有:复合视频(信号)。

音频信号类型有:立体声,平衡或非平衡接法。

150MHz(-3dB),满载的高带宽。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

可机架安装的3U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

内置国际通用电源。





技术参数

视频

增 益 0 dB

带 宽 150MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 100Mhz @ ±0.6dB

多通道对一通道串扰和 -50dB @10 MHz, -40dB @100 MHz

微分增益误差

0.1%, 3.58-4.43MHz


微分相位误差 <1.28度, 3.58MHz

信号制式 NTSC3.58,NTSC4.43,PAL,SECAM

信号类型 复合视频(信号)

视频输入

接 口

RCA母接口


回波锁相 0.3V—0.4Vp-p

最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗

<-30dB@5MHz


最大直流偏置误差 15mV

视频输出

接 口

RCA母接口


最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

直流补偿 最大±5mV

转换类型 垂直间隔

音频信号

输入/输出接口

RCA接口


增 益 0 dB

频率响应 20 Hz ~ 20 kHz

总谐波失真 噪声 0.03% @ 1 kHz (额定电压下)

信噪比(S/N) >90dB

立体声分离度 >80dB @ 1 kHz

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

信号类型 立体声

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

阻 抗 输入:>10 kΩ,输出:50 Ω

最大输入电平 +19.5dBu

增益误差 ±0.1dB

最大输出电平 +19.5dBu

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

控制程序 《Switch2.0》

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

功耗 10W

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸

485(L)X266(W)X90 (H) mm


产品重量

3.5kg


平均故障间隔时间 30,000 小时

质 保 1年免费保修,终生维护

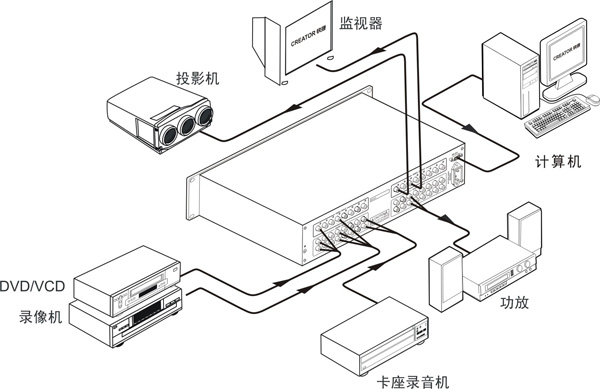

系统连接图
