Creator Pt-RGB1604/08/16矩阵切换器
Pt-RGB1604/08/16矩阵切换器
产品描述:
Pt-RGB1604/08/16是一款将输入32路视频信号输入，4/8/16路视频信号输出的矩阵切换器。用于多个RGB信号切换到输出通道中的任一通道。采用高性能的图像处理及信号长距离传输失真增益补偿技术，使图像信号长距离传输高保真输出。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。
产品特性
支持16路音频信号输入，4/8/16路音视频信号输出
视频信号输入、输出端采用BNC接口;
支持快速切换操作;
采用可编程逻辑陈列电路，任意交互切换;
支持通道切换权限设置;
支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs高清晰度电视(HDTV)，分量视频，S-video，复合视频;
450MHz(-3dB)，满载带宽;
信号长距离传输失真补偿技术;
具有掉电记忆功能，带有断电现场保护功能;
具有水晶按键面板操作，支持RS-485扩展键盘操作;
具有2路RS-232通讯接口;
具有1路网络接口，可通过以太网远程控制，支持8个用户同时连接;
内置国际通用电源
标准19英寸机柜安装:10U金属机箱。
技术参数
| 类别 | Pt-RGB1604/08/16 |
| 视频 | |
| 增益 | 0 dB |
| 带宽 |
450MHz (-3dB),满载 0 -10MHz @ +0.1dB 0 -100MHz@+0.6dB |
| 多通道对一通道串扰和 | -56dB@10M, -40dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位误差 | 0.1度, 3.58-4.43MHz |
| 微分增益误差 | 0.1%, 3.58-4.43MHz |
| 大传输延时 | 5nS(±1nS) |
| 切换速度 | 200 ns(长时间) |
| 信号类型 | RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS) |
| 视频输入 | |
| 接口 | BNC母接口 |
| 小/大电平 | 0.5V ~ 2.0V p-p(模拟信号) |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 信号强度 | 1V p-p 分量视频或S-video中的Y 、复合视频； 0.7V p-p RGB（电脑信号）；0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C |
| 大直流偏置误差 | 15mV |
| 视频输出 | |
| 接口 | BNC母接口 |
| 小/大电平 | 0.5V ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 直流补偿 | ±5mV |
| 同步信号 | |
| 输入/输出类型 | RGBHV, RGBS, RGsB, RsGsBs, |
| 输入电平 | 0.5V- 5.0V p-p,: 4.0V p-p 正常(normal) |
| 输出电平 | AGC-TTL: 5Vp-p, 空载(unterminated） |
| 输入阻抗 | 510 Ω；1-8路可选75Ω |
| 输出阻抗 | 75 Ω |
| 极性 | 正或负（与输入完全一致） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-针母 D型 接口 |
| 波特率与协议 | 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 位3.8mm凤凰接口 |
| 使用方式 | 与扩展键盘Pt-MCP100配套使用 |
| 控制口结构 | +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 |
| 以太网控制接口 | |
| 以太网控制接口 | RJ-45母接口 |
| 以太网控制协议 | TCP/IP |
| 以太网控制速率 | 自适应10M或100M,全双工或半双工 |
| 规格 | |
| 电源 | 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
| 温度 | 储存、使用温度: -20°～ +70°C |
| 湿度 | 储存、使用湿度:10% ～ 90% |
| 产品重量 | 约5kg |
| 质保 | 1年免费保修,终生维护 |

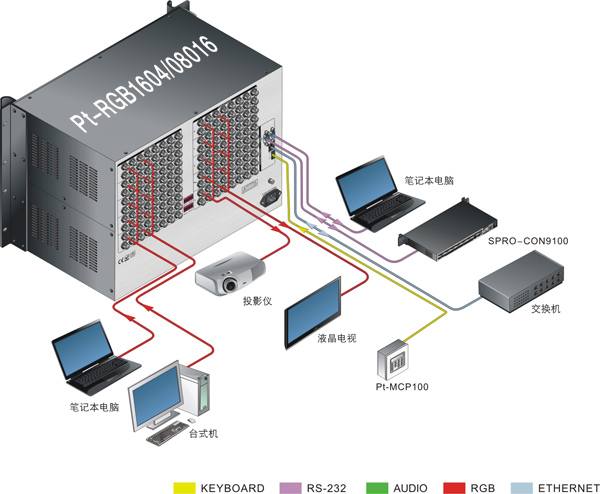

系统连接图
