产品描述:

Pt-RGB0802/04/08-A是一款将输入8路音频信号输入,2/4/8路音视频信号输出的矩阵切换器。可将输入的8路RGB信号与立体声音频信号同步或异步快速快速切换到任一路或多路通道输出。采用高性能的图像处理及信号长距离传输失真增益补偿技术,使图像信号长距离传输高保真输出。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。



产品特性

支持8路音频信号输入,2/4/8路音视频信号输出;

视频信号输入、输出端采用BNC接口;

音频信号输入、输出端采用5位3.8mm凤凰接口;

支持快速切换操作;

采用可编程逻辑陈列电路,任意交互切换;

支持音视频同步或分离切换功能;

支持通道切换权限设置,音视频通道切换权限可分开独立管理;

支持视频信号类型有:RGBHV,RGBS,RGsB,RsGsBs高清晰度电视(HDTV),分量视频,S-video,复合视频;

350MHz(-3dB),满载带宽;

信号长距离传输失真补偿技术;

音频信号类型有:立体声(平衡式或非平衡式接法);

可独立调节各音频输出通道音量;

具有掉电记忆功能,带有断电现场保护功能;

具有水晶按键面板操作,支持RS-485扩展键盘操作;

具有2路RS-232通讯接口;

具有1路网络接口,可通过以太网远程控制,支持8个用户同时连接;

内置国际通用电源;

标准19英寸机柜安装:4U金属机箱。





技术参数

类别 Pt-RGB0802/04/08-A
视频
增益 0 dB
带宽 350MHz (-3dB),满载
0 -10MHz @ +0.1dB
0 -100MHz@+0.6dB
多通道对一通道串扰和 -56dB@10M, -40dB@100M,
微分相位I/0S <1.28度,3.58MHz
微分相位误差 0.1度, 3.58-4.43MHz
微分增益误差 0.1%, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), YCbCr/YPbPr分量视频(component video),S-video,复合视频(CVBS)
视频输入
接口 BNC母接口
最小/最大电平 0.5V ~ 2.0V p-p(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
信号强度 1V p-p 分量视频或S-video中的Y 、复合视频; 0.7V p-p RGB(电脑信号);0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
最大直流偏置误差 15mV
视频输出
接口 BNC母接口
最小/最大电平 0.5V ~ 2.0V p-p
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流偏置 最大±5mV
同步信号
输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,
输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常(normal)
输出电平 AGC-TTL: 5Vp-p, 空载(unterminated)
输入阻抗 510 Ω;1-4路可选75Ω
输出阻抗 75 Ω
极性 正或负(与输入完全一致)
音频信号
输入/输出接口 5 位3.8mm带栓螺丝接口
增益 0dB
频率响应 20 Hz ~ 20 kHz,
总谐波失真+噪声 0.03% @ 1 kHz (额定电压下)
信噪比(S/N ) >90dB
立体声分离度 >80dB @ 1 kHz
共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声,平衡 或非平衡接法
阻抗 输入:>10 kΩ(平衡或/ 非平衡接法)
最大输入电平 +19.5dBu, (平衡或/ 非平衡接法)
增益误差 ±0.1dB
最大输出电平 +19.5dBu, (平衡或/ 非平衡接法)
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4 针凤凰座
使用方式 与扩展键盘Pt-MCP100配套使用
控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20°~ +70°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸 430LX264WX177H
产品重量 约12kg
功率 ≤25W
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护

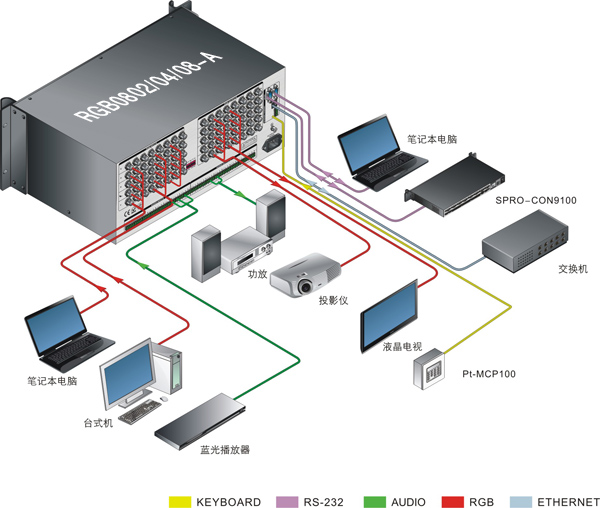

系统连接图
