Creator Pt-AV0108/16 矩阵分配器
Pt-AV0108/16 矩阵分配器
产品描述:
Pt-AV0108/16是一款支持1路复合视频信号与立体声音频信号输入，8/16复合视频信号与立体声音频信号输出的专业矩阵分配设备，用于将1路复合视频信号输入扩展成8/16路1路复合视频与立体声音频信号输出。
产品特性
支持1路音频信号输入，8/16音频信号输出;
音频信号输入，输出端采用RCA接口;
支持视频信号类型：复合视频;
150MHz(-3dB),满载带宽;
音频信号类型：立体声;
内置国际通用电源;
标准19英寸机架安装：2U金属机箱;
技术参数
| 类别 | Pt-AV0108/16 |
| 视频 | |
| 增益 | 0 dB |
| 带宽 |
150MHz (-3dB),满载 0 -10MHz:≤+/- 0.1dB 0 -30MHz:≤+/- 0.5dB 300MHz |
| 多通道对一通道串扰 | -50dB @ 5 MHz, -45dB @ 10 MHz |
| 微分相位I/0S | <1.28度，3.58MHz |
| 微分相位误差 | 0.1度, 3.58-4.43MHz |
| 微分增益误差 | 0.1%, 3.58-4.43MHz |
| 大传输延时 | 5nS(±1nS) |
| 信号类型 | 复合视频信号 |
| 视频输入 | |
| 接口 | 4路RCA接口 |
| 小/大电平 | 模拟信号: 0.5VP-P ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 视频输出 | |
| 接口 | 4路RCA接口 |
| 小/大电平 | 模拟信号: 0.5V ～ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 音频 | |
| 输入信号电平 | 0.5V-5.0VP-P |
| 输出大信号电平 | 4V-5.0VP-P |
| 频率响应 | 20 Hz ～ 20 kHz |
| 回波损耗 | -30dB @5 kHz |
| 输入输出阻抗 | 输入：>10KΩ 输出：50Ω |
| 立体声分离度 | >80dB @ 1 kHz |
| 其他 | |
| 输入电压 | 100VAC ～ 240VAC, 50/60 Hz |
| 储存、使用温度 | -20°～ +60°C |
| 规格 | 483X266X88 |
| 产品重量 | 3.5kg |

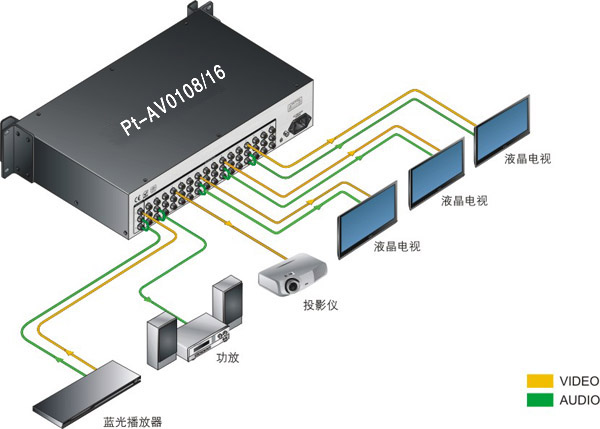

系统连接图
