Pt-DVI0404 矩阵切换器



Pt-DVI0404 矩阵切换器

产品描述:

Pt-DVI0404是一款矩阵切换器支持4路视频信号输入,4路视频信号输出。可将输入的4路DVI全数字视频信号快速快速切换到任一路或多路通道输出。采用最新DVI全数字接口,使图像信号可高保真输出,画面更加清晰,真实。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。



产品特性

支持4路DVI视频信号输入,4路DVI视频信号输出

视频信号输入、输出端采用全数字DVI-D接口;

支持快速切换操作;

采用可编程逻辑陈列电路,任意交互切换;

支持输入端精确的自适应补偿,将最大的输入距离延长至36米;

接口带宽2.25Gbps(总接口带宽6.75Gbps), 视频带宽165MHz。

支持视频信号类型:DVI1.0 规范中的DVI全数字T.M.D.S.信号;

支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入;

支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载;

具有掉电记忆功能,带有断电现场保护功能;

具有水晶按键面板操作,支持RS-485扩展键盘操作;

具有2路RS-232通讯接口;

具有1路网络接口,可通过以太网远程控制, 支持8个用户同时连接;

支持EDID现场重新擦写;

内置国际通用电源;

标准19英寸机柜安装的金属机箱。





技术参数
类别 Pt-DVI0404
视频
增益 0 dB
像素带宽 165MHz, 全数字
接口带宽 2.25Gbps,全数字(总共6.75Gbps, 每种颜色是2.25Gbps)
最大支持分辨 Normal-PC:1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit,
HDTV:1920x1080P@60_36bit
位时钟抖动(Clock Jitter) <0.15 Tbit
位上升时间(Risetime ) <0.3Tbit (20%--80%)
位下降时间(Falltime) <0.3Tbit (20%--80%)
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 DVI 1.0规范中的 DVI-D全数字 T.M.D.S. 信号
视频输入
接口 DVI-D母接口
信号强度 T.M.D.S +/- 0.4Vpp
最小/最大电平 T.M.D.S 2.9V/3.3V
输入EDID 使用系统默认EDID
阻抗 50 Ω
最大直流偏置误差 15mV
建议最大输入距离 小于36米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)
视频输出
接口 DVI-D母接口
最小/最大电平 T.M.D.S. 2.9V/3.3V
阻抗 50 Ω
建议最大输出距离 小于7米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
KEYBOARD控制接口
KEYBOARD控制接口 4 位凤凰座
使用方式 与扩展键盘PT-MCP100配套使用
KEYBOARD控制口结构 +5V=DC5V , + = DATA+, -- = DATA-- , GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M 全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
功率 最大50w
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
机箱尺寸(mm) 430(L)X260(W)X88 (H)
产品重量 约2.1kg
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护

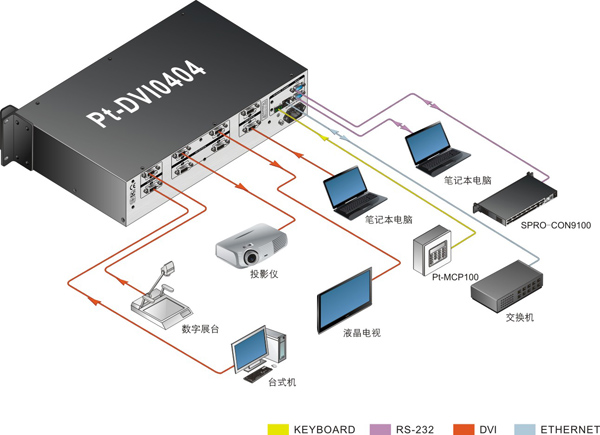

系统连接图
