产品描述:

Pt-VGA1604/08-A是一款支持16路音视频信号输入,4/8路音视频信号输出的专业矩阵切换设备。用于将多个电脑信号和音视频输入信号同步或异步切换到多路输出通道中的任一输出通道。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。



产品特性

支持16路视频信号输入,4/8路音视频信号输出;

视频信号输入、输出接口采用15针HD母接口;

音频信号输入、输出端采用5位3.8mm凤凰接口;

采用可编程逻辑陈列电路,任意交互切换;

支持音视频同步或分离切换功能;

支持通道切换权限设置,音视频通道切换权限可分开独立管理;

支持视频信号类型有:RGBHV,RGBS,RGsB,RsGsBs;

350MHz(-3dB),满载带宽;

信号长距离传输失真补偿技术;

音频信号类型有:立体声;

可独立调节各音频输出通道音量;

具有掉电记忆功能,带有断电现场保护功能;

具有水晶按键面板操作,支持RS485扩展键盘操作;

具有2路RS-232通讯接口;

具有1路网络接口,可通过以太网远程控制,支持8个用户同时连接;

内置国际通用电源;

标准19英寸机架安装:3U金属机箱。





技术参数



类别 Pt-VGA1604/08-A
视频
增益 0 dB
带宽 350MHz (-3dB),满载
多通道对一通道串扰和 -60dB @10 MHz, -39dB @100 MHz
切换速度 200 ns(最长时间)
信号类型 RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), 成分视频,S-video, 复合视频(信号)
视频输入
接口 15-pin HD 母接口
最小/最大电平 模拟信号: 0.5V ~ 2.0V p-p
阻抗 75 Ω
回波损耗 -30dB@5MHz
信号强度 1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、 S-video
最大直流偏置误差 15mV
水平频率响应 15 kHz ~ 145 kHz
视频输出
接口 BNC 母接口
最小/最大电平 0.5V ~ 2.0V p-p
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流补偿 ±5mV
同步信号
输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频
输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平 AGC-TTL: 5Vp-p, unterminated
输入阻抗 510 Ω
输出阻抗 75 Ω
最大上升/下降时间 4ns
最大传输延时 水平:90ns 垂直:160ns
视频制式 NTSC 3.58,NTSC 4.43,PAL,SECAM
极性 正或负(与输入完全一致)
音频信号
输入/输出接口 5 位3.8mm带栓螺丝接口
接口增益 0dB
频率响应 20 Hz ~ 20 kHz,
总谐波失真+噪声 0.03% @ 1 kHz (额定电压下)
信噪比(S/N ) >90dB
立体声分离度 >80dB @ 1 kHz
共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声,平衡 或非平衡接法
阻抗 输入:>10 kΩ(平衡或/ 非平衡接法)输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)
最大输入电平 +19.5dBu, (平衡或/ 非平衡接法)
增益误差 ±0.1dB
最大输出电平 +19.5dBu, (平衡或/ 非平衡接法)
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4针凤凰座
使用方式 与扩展键盘MCP100配套使用
控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20°~ +70°C
湿度 储存、使用湿度:10% ~ 90%
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护

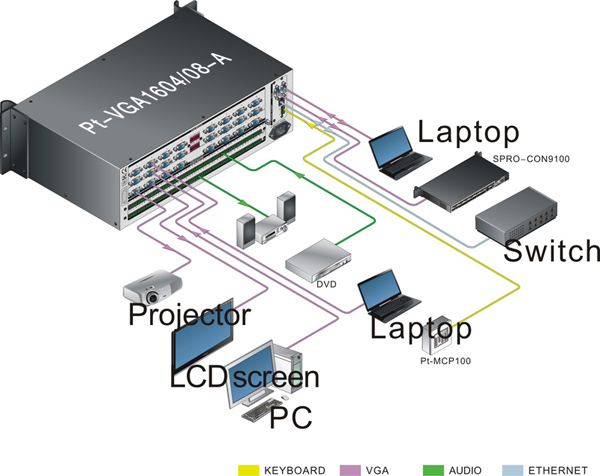

系统连接图
