Creator Pt-VGA0108矩阵分配器
Pt-VGA0108矩阵分配器
产品描述:
Pt-VGA0801是一款支持1路音视频信号输入，8路视频信号输出的专业矩阵切换设备。用于将1路电脑信号输入扩展成8路电脑信号输出。输入/输出接口采用15针HD母接口。
产品特性
支持1路视频信号输入，8路视频信号输出;
视频信号输入、输出接口采用15针HD母接口;
支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs;
350MHz(-3dB)，满载带宽;
信号长距离传输失真补偿技术;
内置国际通用电源;
标准19英寸机架安装：1U金属机箱。
技术参数
| 类别 | Pt-VGA0108 |
| 视频 | |
| 增益 | 0 dB |
| 带宽 | 350MHz (-3dB),满载 |
| 多通道对一通道串扰和 | -60dB @10 MHz， -39dB @100 MHz |
| 切换速度 | 200 ns(长时间) |
| 信号类型 | RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号） |
| 视频输入 | |
| 接口 | 15-pin HD 母接口 |
| 小/大电平 | 模拟信号: 0.5V ~ 2.0V p-p |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 信号强度 | 1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video |
| 大直流偏置误差 | 15mV |
| 同步信号 | |
| 输入/输出类型 | RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频 |
| 输入电平 | 0.5V- 5.0V p-p,: 4.0V p-p 正常 |
| 输出电平 | AGC-TTL: 5Vp-p, unterminated |
| 输入阻抗 | 510 Ω |
| 输出阻抗 | 75 Ω |
| 大上升/下降时间 | 4ns |
| 大传输延时 | 水平:90ns 垂直:160ns |
| 视频制式 | NTSC 3.58，NTSC 4.43，PAL，SECAM |
| 极性 | 正或负（与输入完全一致） |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-针母 D型 接口 |
| 波特率与协议 | 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4针凤凰座 |
| 使用方式 | 与扩展键盘MCP100配套使用 |
| 控制口结构 | +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 |
| 以太网控制接口 | |
| 以太网控制接口 | RJ-45母接口 |
| 以太网控制协议 | TCP/IP |
| 以太网控制速率 | 自适应10M或100M,全双工或半双工 |
| 规格 | |
| 电源 | 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
| 温度 | 储存、使用温度: -20°～ +70°C |
| 湿度 | 储存、使用湿度:10% ～ 90% |
| 平均故障间隔时间 | 30,000 小时 |
| 质保 | 1年免费保修,终生维护 |

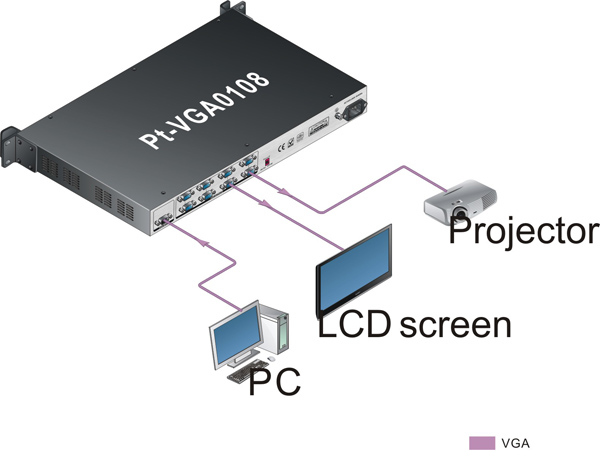

系统连接图
