产品描述:

Pt-YUV1604/08/16是一款支持16路高清分量视频信号输入,4/8/16路视频信号的矩阵切换设备。用于将多个高清分量视频信号切换到输出通道中的任一通道。视频输入/输出接口采用BNC接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。



产品特性

支持16路视频信号输入,4/8/16路视频信号输出;

视频信号输入、输出接口采用BNC母接口;

支持快速切换操作;

采用可编程逻辑陈列电路,任意交互切换;

支持通道切换权限设置;

支持视频信号类型有:YPbPr,YCbCr,S-Video,复合视频;

350MHz(-3dB),满载带宽;

具有水晶按键面板操作,支持RS-485扩展键盘操作;

具有2路RS-232通讯接口;

具有1路网络接口,可通过以太网远程控制, 支持8个用户同时连接;

内置国际通用电源;

标准19英寸机架安装:5U金属机箱。





技术参数

类别 Pt-RGB1604/08/16
视频
增益 0 dB
带宽 4350MHz (-3dB),满载 0-10MHz@±0.1dB 0-100mhZ@±0.6dB
多通道对一通道串扰和 -56dB@10M, -40dB@100M,
相位I/0S <1.28度,3.58MHz
微分相位误差 0.1度, 3.58-4.43MHz
微分增益误差 0.1%, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 YCbCr/YPbPr分量视频(component video),S-video,复合视频(CVBS)
视频输入
接口 BNC母接口
最小/最大电平 0.5V ~ 2.0V p-p(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
信号强度 1V p-p 分量视频或S-video中的Y 、复合视频; 0.7V p-p RGB(电脑信号);0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
最大直流偏置误差 15mV
视频输出
接口 BNC母接口
最小/最大电平 0.5V ~ 2.0V p-p(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流补偿 最大±5mV
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
控制接口 4 针凤凰座
使用方式 与扩展键盘MCP100配套使用
控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20°~ +70°C
湿度 储存、使用湿度:10% ~ 90%
产品重量 约5kg
质保 1年免费保修,终生维护

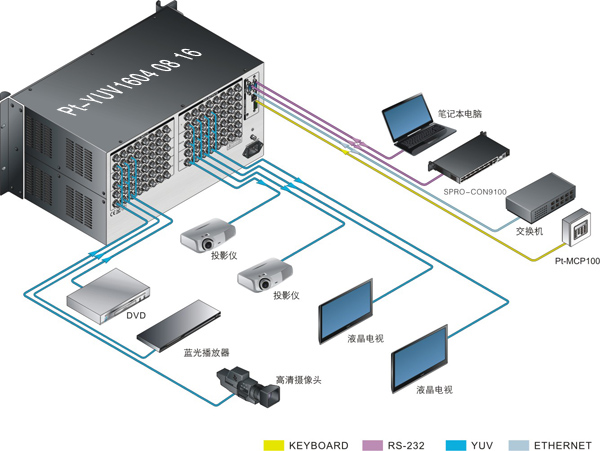

系统连接图
