Creator Pt-YUV0802/04/08矩阵切换器
Pt-YUV0802/04/08矩阵切换器
产品描述:
Pt-YUV0802/04/08是一款支持8路高清分量视频信号输入，2/4/8路视频信号输出的矩阵切换设备。用于将多个高清分量视频信号切换到输出通道中的任一输出通道。视频输入/输出接口采用BNC接口。 具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品特性
支持8路视频信号输入，2/4/8路视频信号输出;
视频信号输入、输出接口采用BNC接口;
支持快速切换操作;
采用可编程逻辑陈列电路，任意交互切换;
支持通道切换权限设置;
支持视频信号类型有：YPbPr，YCbCr，S-Video，复合视频;
350MHz(-3dB)，满载带宽;
具有水晶按键面板操作，支持RS-485扩展键盘操作;
具有2路RS-232通讯接口;
具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接;
内置国际通用电源;
标准19英寸机架安装：3U金属机箱。
技术参数
| 类别 | Pt-YUV0802/04/08 |
| 视频 | |
| 增益 | 0 dB |
| 带宽 | 350MHz (-3dB),满载 0-10MHz@±0.1dB 0-100mhZ@±0.6dB |
| 多通道对一通道串扰和 | -56dB@10M, -40dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位误差 | 0.1度, 3.58-4.43MHz |
| 微分增益误差 | 0.1%, 3.58-4.43MHz |
| 大传输延时 | 5nS(±1nS) |
| 切换速度 | 200 ns(长时间) |
| 信号类型 | YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS) |
| 视频输入 | |
| 接口 | BNC母接口 |
| 小/大电平 | 0.5V ~ 2.0V p-p(模拟信号) |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 信号强度 | 1V p-p 分量视频或S-video中的Y 、复合视频； 0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C |
| 大直流偏置误差 | 15mV |
| 视频输出 | |
| 接口 | BNC母接口 |
| 小/大电平 | 0.5V ～ 2.0V p-p(模拟信号) |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 直流补偿 | 大±5mV |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-针母 D型 接口 |
| 波特率与协议 | 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 针凤凰座 |
| 使用方式 | 与扩展键盘MCP100配套使用 |
| 控制口结构 | +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 |
| 以太网控制接口 | |
| 以太网控制接口 | RJ-45母接口 |
| 以太网控制协议 | TCP/IP |
| 以太网控制速率 | 自适应10M或100M,全双工或半双工 |
| 规格 | |
| 电源 | 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
| 温度储存、使用湿度 | -20°～ +70°C |
| 湿度储存、使用湿度 | 10% ～ 90% |
| 产品重量 | 约5kg |
| 质保 | 1年免费保修，终生维护 |

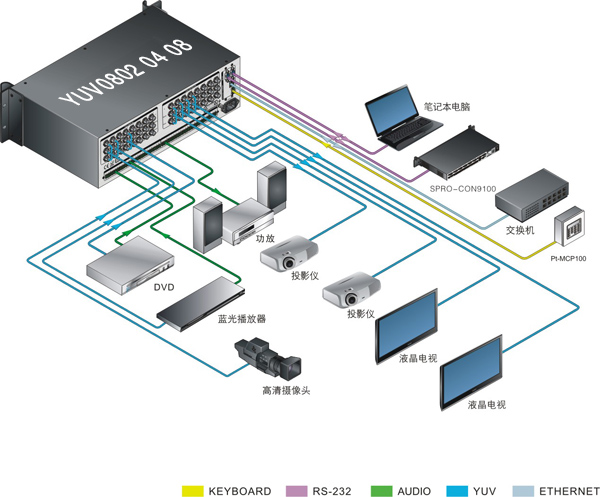

系统连接图
