Creator Pt-VIDEO3208/16/24/32矩阵切换器
Pt-VIDEO3208/16/24/32矩阵切换器
产品描述:
Pt-VIDEO3208/16/24/32是一款将输入32路复合视频信号快速切换到一路或多路通道输出的音视频矩阵切换器。支持32路视频信号输入，08/16/24/32路视频信号输出。视频接口采用BNC接口。 具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品特性
支持32路视频信号输入，08/16/24/32路视频信号输出。
信号输入、输出接口采用BNC接口;
支持快速切换操作;
采用可编程逻辑陈列电路，任意交互切换;
支持通道切换权限设置;
支持视频信号类型有：复合视频;
300MHz(-3dB)，满载带宽;
具有水晶按键面板操作，支持RS-485扩展键盘操作;
具有掉电记忆功能，带有断电现场保护功能;
具有2路RS-232通讯接口;
具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接;
内置国际通用电源;
标准19英寸机架安装：5U金属机箱。
技术参数
| 类别 | Pt-VIDEO3208/16/24/32 |
| 视频 | |
| 增益 | 0 dB |
| 带宽 | 300MHz (-3dB),满载 0-10MHz@±0.1dB 0-30mhZ@±0.5dB |
| 多通道对一通道串扰和 | -50dB@5M, -45dB@100M, |
| 相位I/0S | <1.28度，3.58MHz |
| 微分相位误差 | 0.1度, 3.58-4.43MHz |
| 微分增益误差 | 0.1%, 3.58-4.43MHz |
| 大传输延时 | 5nS(±1nS) |
| 切换速度 | 200 ns(长时间) |
| 信号类型 | 复合视频 |
| 视频输入 | |
| 接口 | 32路RCA接口 |
| 小/大电平 | 0.5V ~ 2.0V p-p(模拟信号) |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 同步锁相 | 0.3V-0.4VP-P |
| 大直流偏置误差 | 15mV |
| 视频输出 | |
| 接口 | 32路RCA接口 |
| 小/大电平 | 0.5V ～ 2.0V p-p(模拟信号) |
| 阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 直流补偿 | ±5mV |
| 同步信号 | |
| 输入/输出类型 | NTSC 3.58，NTSC 4.43，PAL，SECAM |
| RS-232控制接口 | |
| 串行控制接口 | RS-232, 9-针母 D型 接口 |
| 波特率与协议 | 9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 | 2 = TX, 3 = RX, 5 = GND |
| KEYBOARD控制接口 | |
| 控制接口 | 4 针凤凰座 |
| 使用方式 | 与扩展键盘MCP100配套使用 |
| 控制口结构 | +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 |
| 以太网控制接口 | |
| 以太网控制接口 | RJ-45母接口 |
| 以太网控制协议 | TCP/IP |
| 以太网控制速率 | 自适应10M或100M,全双工或半双工 |
| 规格 | |
| 电源 | 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源 |
| 温度储存、使用湿度 | -20°～ +70°C |
| 湿度储存、使用湿度 | 10% ～ 90% |
| 产品重量 | 约16.8kg |
| 质保 | 1年免费保修，终生维护 |

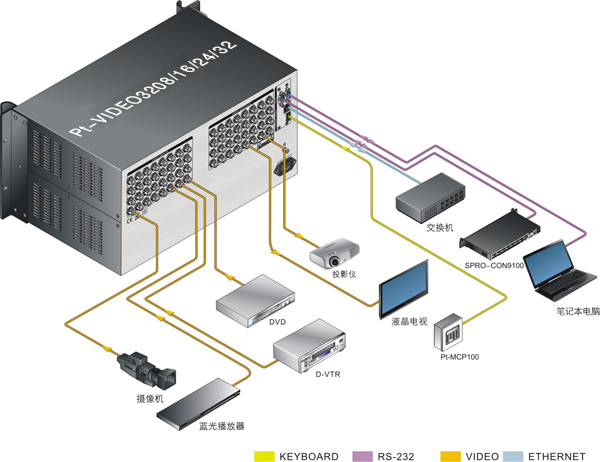

系统连接图
