Pt-3G HD-SDI1604/08/16矩阵切换器



Pt-3G HD-SDI1604/08/16矩阵切换器

产品描述:

Pt-3G HD-SDI 1604/08/16数字矩阵切换器支持16路SDI音视频信号输入,04/08/16路视频信号输出,可以将输入16路SDI数字音视频信号快速切换到一路或多路通道输出。SDI输入/输出接口采用BNC接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。



产品特性

支持16路3G HD-SDI数字信号输入,4/8/16路数字信号输出,采用BCN接口。

最大数据速率达2.97Gbps的超高带宽传输;

带有自动均衡技术,支持HDTV兼容;

支持快速切换操作;

采用可编程逻辑陈列电路,任意交互切换;

强大的存储功能,可存储和调用多个预存的切换模式;

支持按键、RS-232及太网三种控制方式,LCD显示屏显示操作信息;

具有掉电记忆功能,带有断电现场保护功能;

灵敏的按键操作,同时具有按键操作指示灯;

内置国际通用电源;

标准19英寸机架安装:2U金属机箱。



技术参数

类别 Pt-3G HD-SDI1604/08/16
视频
应用标准 SMPTE 259M,SMPTE 292M, SMPTE424M, ITU-R BT.601, ITU-R BT.1120
视频格式 270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI
数据频率 19Mbps 到2.97 Gbps
幅度 0.8Vp-p±10%
上升/下降时间 400-700ps
冲过 <10%
移动 <540ps±10%
最小/最大电平 0.5V to 1.0 Vp-p
最大传输范围 3G:140m.HD:200m.SD:400m 推荐使用认证过的SDI专业线缆 如:Belden 1694A
视频输入
接口 16个BNC母接口
回波损耗 <-15dB,DC@1MHz to 1.5GHz
直流补偿最大 ±5mV
阻抗 75 Ω
输出阻抗 75 Ω
视频输出
接口 17个BNC母接口
直流补偿最大 ±5mV
阻抗 75 Ω
输出阻抗 75 Ω
回波损耗 <-15dB,DC@1MHz to 1.5GHz
控制种类
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
以太网控制接口 RJ-45母接口(可选控制接口配件)
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M 全双工或半双工
控制程序 《SWITCHER 2.0》
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
产品重量 约4kg

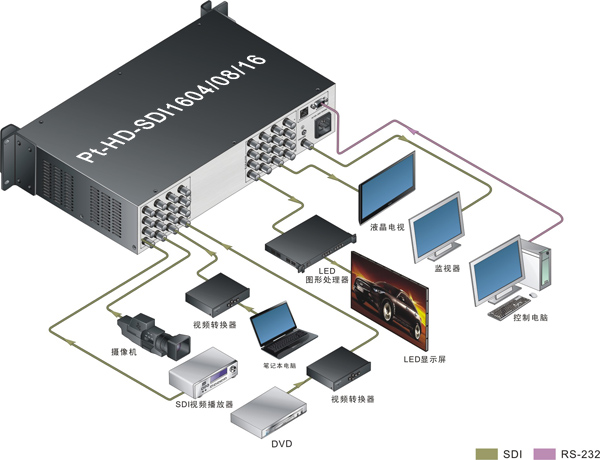

系统连接图
