Creator DVI-F500R/T DVI/FC光纤传输器

DVI-F500R/T DVI/FC光纤传输器



DVI-F500R/T DVI/FC光纤传输器

产品描述:

DVI-F500T与VGA-F500T或VGA-F500R配合使用,不但可以实现数字DVI信号或模拟VGA信号的长距离传输(其最大传输距离可达500米),而且还可发实现模拟VGA信号到数字DVI信号的转换,也可以实现数字DVI信号到模拟VGA信号的转换。



产品特性

支持最高分辨率高达:1600×1200@60Hz。

光纤输入、输出接口采用单/多模LC型。

1.65Gbps的视频信号宽带。

DVI-F500T 支持1路DVI-D母端子输入,1路DVI-D母端子输出及一组光输出(4个光输出口为一组,即一路DVI信号)。

DVI-F500R 支持一组光输入,1路DVI-D母端子输出。

传输距离:1米---500米多模光纤、1米---10公里单模光纤。

光模块输入信号指示。

负载接入指示。



技术参数

规格特征

光输入、输出接口 单/多模LC型

DVI输入、输出接口 DVI-D型

电 源 AC100~240V,50/60HZ

外形尺寸(mm) 160Lx100Wx40H

重 量 DVI-F500T:388g ,DVI-F500R:385g

 性能指标

视频信号带宽 1.65Gpbs

输入视频信号电压 1.2 volts p-p

输入DDC信号电压 5 volts p-p (TTL)

电 源 功 耗 5 Watts (max.)

设备电源输入 12VDC

光连接口(符合IEEE802.3z中1000BASE¬_LX光连接规范)

输入光中心波长 850nm

发射功率 -9.5 -- -3dBm平均光功率@850nm

光接收灵敏度 -23dBm平均光功率@850nm

输出光调制幅度 180μw

输入光调制幅度 ≤15μW

相对噪声强度 -116 DB/Hz

回波损耗 ≤10 dB

传输码速率 240M Hz-1.65G Hz

传输距离 1米-500米多模光纤, 1米-10公里单模光纤

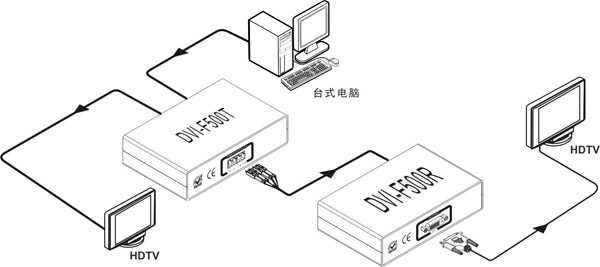

系统连接图
