DVI-S4 DVI 分四分配器



DVI-S4 DVI 分四分配器

产品描述:

DVI-S4可以实现四个数字显示终端显示同一DVI信号源的画面。该设备支持一路DVI信号输入,四路DVI信号输出。本设备与DVI-0401配合使用,还可以实现DVI-0404的切换分配器。



产品特性

支持最高分辨率高达:1600×1200@60Hz。

支持4路DVI-D母端子输入。

支持1路DVI-D母端子输出。

1.65Gbps的视频信号宽带。

输出传输距离最大可达7米有效应用范围。

支持输入,输出信号指示。

输入支持Windows即插即用。





技术参数



规格特征

DVI输入接口 DVI-D型

DVI输出接口 DVI-D型

电 源 AC100-240V,50/60HZ

外形尺寸(mm) 160Lx100Wx40H

重 量 396g

性能指标(电连接口)

视频信号带宽 1.65Gpbs

输入视频信号电压 1.2 volts p-p

输入DDC信号电压 5 volts p-p (TTL)

电 源 功 耗 6 Watts (max.)

设备电源输入 12VDC

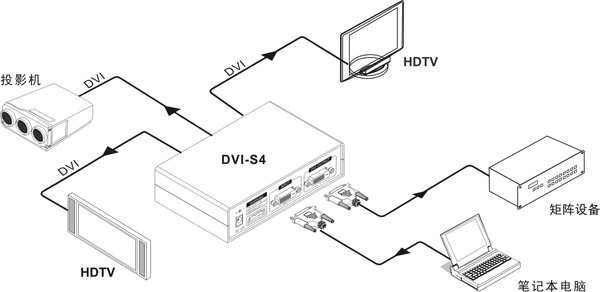

系统连接图
