产品描述:

DVI0802/04/08-A矩阵切换器支持8路音视频信号输入,8路音视频信号输出,可以将输入2/4/8路DVI全数字视频信号与立体声音频信号同步或异步快速切换到一路或多路通道输出。采用新的DVI全数字接口,使图象信号可高保真输出,画面更加清晰,真实。

产品特性

支持8路DVI视频信号及音频信号输入,2/4/8路DVI视频信号及音频信号输出。

支持输入前端精确自适应补偿,将大的输入距离延长至36米。

支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入。

支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载。

支持快速切换操作。

独立的音频平衡/非平衡输入,输出端子。

支持视频信号类型:DVI1.0规范中的DVI-D全数字T.M.D.S信号

视频带宽:165MHZ,数字接口带宽:1.65GHZ。

视频信号输入,输出端采用全数字DVI-D接口,音频信号端采用5位凤凰接口。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

具有网络接口,可通过以太网控制。

音频信号类型有:立体声,平衡或非平衡接法。

可机架安装的3U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

采用可编程逻辑陈列电路,任意交互切换。内置国际通用电源。





技术参数


  型号
技术规格
DVI0802-A DVI0804-A DVI0808-A

视频


增益
  0 dB

带宽
  165MHz, 全数字

大支持分辨
  1600x1200@60

位时钟抖动(Clock Jitter)
  <0.15 Tbit

位上升时间(Risetime )
  <0.3Tbit (20%--80%)

位下降时间(Falltime)
  <0.3Tbit (20%--80%)

大传输延时
  5nS(±1nS)

切换速度
  200 ns(长时间)

信号类型
  DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号

视频输入


接口
  DVI-D母接口

信号强度
  T.M.D.S +/- 0.4Vpp

小/大电平
  T.M.D.S 2.9V/3.3V

阻抗
  50 Ω

输入EDID
  使用系统默认EDID

大直流偏置误差
  15mV

建议大输入距离
  小于36米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

视频输出


接口
  DVI-D母接口

小/大电平
  T.M.D.S 2.9V/3.3V

阻抗
  50 Ω

建议大输出距离
  小于7米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

音频信号


输入/输出接口
  5 位3.8mm带栓螺丝接口

增益
  0dB

频率响应
  20 Hz ~ 20 kHz

总谐波失真+噪声
  0.03% @ 1 kHz (额定电压下)

信噪比(S/N)
  >90dB

立体声分离度
  >80dB @ 1 kHz

共态抑制比(CMRR)
  >75dB @: 20 Hz ~ 20 kHz

信号类型
  立体声,平衡 或非平衡接法

阻抗
  输入:>10 kΩ(平衡或/ 非平衡接法)
输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)

大输入电平
  +19.5dBu, (平衡或/ 非平衡接法)

增益误差
  ±0.1dB

大输出电平
  +19.5dBu, (平衡或/ 非平衡接法)

控制种类


串行控制接口
  RS-232, 9-针母 D型 接口

波特率与协议
  波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构
  2 = TX, 3 = RX, 5 = GND

以太网控制接口
  RJ-45母接口(可选控制接口配件) TCP/IP

以太网控制协议
  RJ-45母接口(可选控制接口配件) TCP/IP

以太网控制速率
  自适应10M或100M,全双工或半双工

控制程序
  《Switch 2.0》

规格


电源
  100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率
  大50W

温度
  储存、使用温度: -20° ~ +70°C

湿度
  储存、使用湿度:10% ~ 90%

机箱尺寸(mm)

430(L)X260(W)X133.5(H) mm


产品重量

2.1kg



平均故障间隔时间
  30,000 小时

质保
  1年免费保修,终生维护

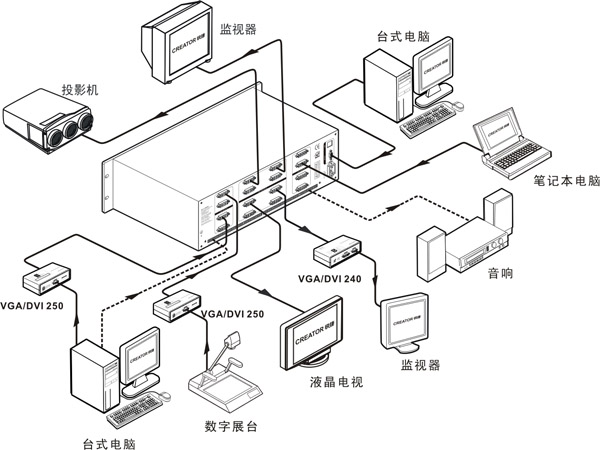

系统连接图
