Creator DVI0802/04/08矩阵切换器

DVI0802/04/08矩阵切换器



DVI0802/04/08矩阵切换器

产品描述:

DVI0802/04/08-A矩阵切换器支持8路视频信号输入,8路视频信号输出,可以将输入2/4/8路DVI全数字视频信号速切换到一路或多路通道输出。采用最新的DVI全数字接口,使图象信号可高保真输出,画面更加清晰,真实。



产品特性

支持8路DVI视频信号输入,2/4/8路DVI视频信号输出。

支持输入前端精确自适应补偿,将最大的输入距离延长至36米。

支持输入信号状态监测,能实时监测和显示当前各输入通道是否有效的信号接入。

支持负载接入状态监测,能实时监测和显示输出通道是否连接有负载。

支持快速切换操作。

支持视频信号类型:DVI1.0规范中的DVI-D全数字T.M.D.S信号

视频带宽:165MHZ,数字接口带宽:1.65GHZ。

视频信号输入,输出端采用全数字DVI-D接口,音频信号端采用5位凤凰接口。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

具有网络接口,可通过以太网控制。

可机架安装的3U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

采用可编程逻辑陈列电路,任意交互切换。内置国际通用电源。





技术参数
  型号
技术规格
DVI0802 DVI0804 DVI0808

视频


增益
  0 dB

带宽
  165MHz, 全数字

最大支持分辨
  1600x1200@60

位时钟抖动(Clock Jitter)
  <0.15 Tbit

位上升时间(Risetime )
  <0.3Tbit (20%--80%)

位下降时间(Falltime)
  <0.3Tbit (20%--80%)

最大传输延时
  5nS(±1nS)

切换速度
  200 ns(最长时间)

信号类型
  DVI 1.0规范中的 DVI-D全数字 T.M.D.S 信号

视频输入


接口
  DVI-D母接口

信号强度
  T.M.D.S +/- 0.4Vpp

最小/最大电平
  T.M.D.S 2.9V/3.3V

阻抗
  50 Ω

输入EDID
  使用系统默认EDID

最大直流偏置误差
  15mV

建议最大输入距离
  小于36米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

视频输出


接口
  DVI-D母接口

最小/最大电平
  T.M.D.S 2.9V/3.3V

阻抗
  50 Ω

建议最大输出距离
  小于7米,在1600x1200@60时(推荐使用认证过的DVI专用线材,如Molex TM 的线材)

信号类型
  立体声,平衡 或非平衡接法

阻抗
  输入:>10 kΩ(平衡或/ 非平衡接法)
输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)

最大输入电平
  +19.5dBu, (平衡或/ 非平衡接法)

增益误差
  ±0.1dB

最大输出电平
  +19.5dBu, (平衡或/ 非平衡接法)

控制种类


串行控制接口
  RS-232, 9-针母 D型 接口

波特率与协议
  波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构
  2 = TX, 3 = RX, 5 = GND

以太网控制接口
  RJ-45母接口(可选控制接口配件) TCP/IP

以太网控制协议
  RJ-45母接口(可选控制接口配件) TCP/IP

以太网控制速率
  自适应10M或100M,全双工或半双工

控制程序
  《Switch 2.0》

规格


电源
  100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率
  最大50W

温度
  储存、使用温度: -20° ~ +70°C

湿度
  储存、使用湿度:10% ~ 90%

机箱尺寸(mm)

430(L)X260(W)X133.5(H) mm


产品重量

2.1kg



平均故障间隔时间
  30,000 小时

质保
  1年免费保修,终生维护

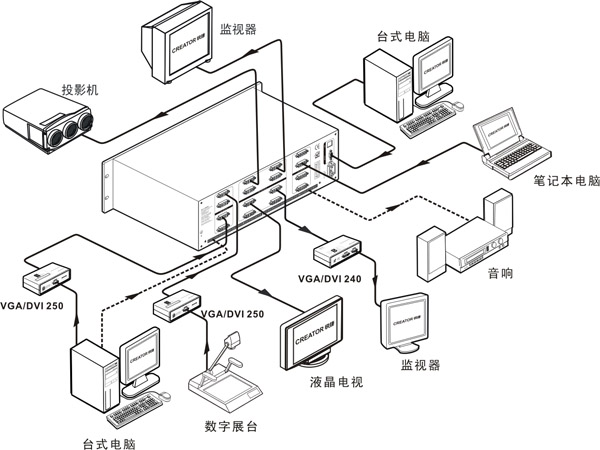

系统连接图
