Creator VGAS2/S4矩阵分配器
VGAS2/S4矩阵分配器
产品描述:
VGA S2/S4是一款支持1路VGA信号输入，输出2路/4路VGA监视信号听分配器。可以有效避免信号在长距离中产生的信号损失。此外，内置高质量的图像分配芯片，使得在计算机信号分配方面比同类产品更胜一筹。同时，具有高效的防静处理。
产品特性
支持1路VGA信号输入，2路/4路VGA信号同时输出。
信号输入、输出接口采用15针HD接口。
视频带宽为250MHz。
采用高性能的信号图像处理芯片，使图像可高保真输出。
安装带有标准机械柜安装架。
具备完美的防静电处理。
技术参数
| 视频 |
| 带 宽 | 250MHz (-3dB),满载，0 - 10MHz只是+0.1dB到-0.1dB 0 - 130Mhz只是+0.6dB到-0.8dB |
| 亮色度干扰 | -50dB@5MHz -45dB@10MHz |
| 信号输入 |
| 信号类型 | 1路VGA信号 |
|
接 口 |
15针HD母接口 |
| 小输入电平 | 0.5Vp-p |
| 大输出电平 | 2.0V p-p |
| 输入阻抗 | 75 Ω |
| 回波损耗 | -30dB@5MHz |
| 大DC补偿 | 1.5V |
| 信号输出 |
| 信号类型 | 2路/4路计算机VGA信号 |
| 接口 | 15针HD母接口 |
| 回波损耗: | -30dB@5MHz |
| DC 补 偿 | 5mV |
| 小输出电平 | 0.5V p-p, |
| 大输出电平 | 2.0Vp-p, |
| 输出阻抗 | 75 Ω |
| 规格 |
| 电源 | 220V/50HZ |
| 功耗 | 10W |
| 机箱尺寸 |
160mm(L)X100mm(W)X40mm(H) |
| 颜色 |
白色 |
| 重量 | 0.6kg |

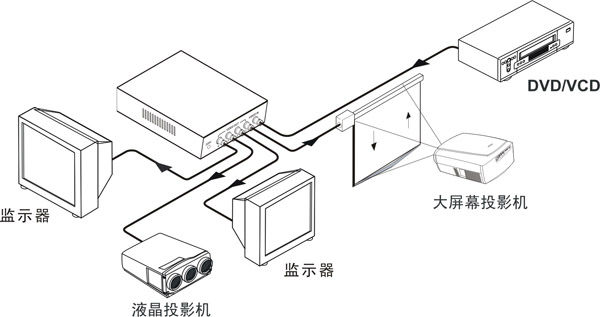

系统连接图
