Creator VGAS2PLUS 矩阵分配器

VGAS2PLUS 矩阵分配器



VGAS2PLUS 矩阵分配器

产品描述:

VGA S2PLUS支持一路VGA输入信号,经图像分配芯片后,输出一路VGA监视信号,一路RGB信号,可连接至投影大屏幕或液晶显示屏等等。





产品特性

支持1路VGA信号输入,1路VGA信号及1路RGB信号同时输出。

视频带宽为250MHz。

采用高性能的信号图像处理芯片,使图像可高保真输出。

具备完美的防静电处理。





技术参数

视频

带 宽 250MHz (-3dB),满载,0 - 10MHz只是+0.1dB到-0.1dB 0 - 130Mhz只是+0.6dB到-0.8dB

信号输入

信号类型 1路VGA信号

接 口

15针HD母接口


最小输入电平 0.5Vp-p

最大输出电平 2.0V p-p

输入阻抗 75 Ω

回波损耗 -30dB@5MHz

最大DC补偿 1.5V

信号输出

信号类型 1路VGA信号

接口 15针HD母接口

回波损耗: -30dB@5MHz

DC 补 偿 5V

最小输出电平 0.5V p-p,

最大输出电平 2.0Vp-p,

输出阻抗 75 Ω

规格

电源 220V/50HZ

功耗 10W

机箱尺寸

160mm(L)X100mm(W)X40mm(H)


颜色

灰色


重量 1.1kg

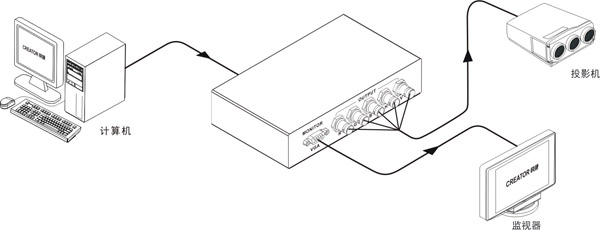

系统连接图
