Creator VIDEO S4 矩阵分配器
VIDEO S4 矩阵分配器
产品描述:
是带1路VIDEO信号输入，4路VIDEO信号同时输出的高品质VIDEO分配器。其支持1路VIDEO信号输入，4路VIDEO信号同时输出。配备高性能的一入四出图像信号分配芯片，使信号图像能高保真输出。
产品特性
支持1路VIDEO信号输入，4路VIDEO信号同时输出。
采用高质量的图像信号分配芯片，保证信号图像的高保输出。
图像信号类型为复合规格视频信号。
85MHz(-3dB),满载宽带。
输入、输出接口采用BCN接口。
外型设计独特及具现代气息。
技术参数
| 视频 |
| 带 宽 | 85MHz (-3dB),满载 |
| 信号输入 |
| 信号类型 | 1路复合视频信号 |
|
连接类型 |
BNC母接口 |
| 信号输出 |
| 信号类型 | 4路复合视频信号 |
| 连接类型 | BNC母接口 |
| 规格 |
| 视频输入阻抗 | 75Ω |
| 视频输入电平 | 0.2Vp-p~2.0Vp-p |
| 视频输出阻抗 | 75Ω |
| 视频输出电平 | 0.2Vp-p~2.0Vp-p |
| 频率补偿 | 10Hz~4.5MHz(±0.3dB)大视频增益 12dB(±0.3dB) |
| 增益 | 0dB |
| 输入电压 | AC220V 50Hz/60Hz |
| 功耗 | 1.5W |
| 工作温度 | -10℃~+60℃ |
| 机体结构 | 全钢、淡白色喷漆 |
| 机箱尺寸 | 215mm(L)X150mm(W)X45mm(H) |
| 重量 | 1.1kg |

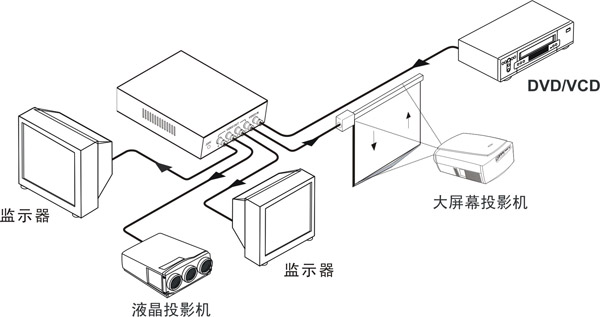

系统连接图
