产品描述:

VGA-F500T/R设备支持一路模拟RGBHV输入,一组光输出。与VGA-F500R或DVI-F500R配合使用,不但可以实现模拟VGA信号的长距离传输(在传输1600×1000@60Hz信号的情况下,其最大传输距离可达500米),而且还可以实现模拟VGA信号到数字DVI信号的轮换。

HDMI-S2可以实现二个HDTV数字显示终端显示同一HDMI信号源画面。该设备支持一路HDMI信号输入,二路HDMI信号输出。



产品特性

支持最高分辨率高达1600×1200@60Hz。

支持1路DVI-D母端子输出。

支持1路DVI-D母端子输入。

输入传输距离最大可达36米。

输出传输距离最大可达7米。

支持输入,输出信号指示。

输入支持Windows即插即用。



技术参数

规格特征

输入接口 15HDF型

模拟输出接口 15HDF型

数字输出接口 DVI-D型

光输出接口 单/多模LC型

电 源 AC100~240V,50/60HZ

外形尺寸(mm) 160Lx100Wx40H

重 量 VGA-F500T:386g ,VGA-F500R:397g

性能指标

视频

最高输入刷新频率 85Hz

输入最高分辨率 1600×1200@60HZ

RGB信号输入幅度 0.5Vp-p~1.5Vp-p 阻抗: 75Ω±4Ω

像素时钟频率 24M Hz~165M Hz

H、V信号输入电平 TTL电平 阻抗:510Ω±25Ω

RGB通道隔离度 小于-50dB(10M Hz)

信噪比 大于50dB

RGB信号输出幅度 幅度与输入相同, 阻抗: 75Ω±4Ω

H、V信号输出电平 5 volts p-p (TTL), 阻抗: 75Ω±4Ω

设备支持分辨率见下表:

序号 分辨率 刷新频率(Hz)

1 640×480 60、72、75、85

2 800×600 56、60、70、72、75、85

3 1024×786 60、70、75、80、85

4 1152×864 60、70、75、85

5 1280×960 60、70、75、85

6 1280×1024 60、70、75、85

7 1600×1200 60

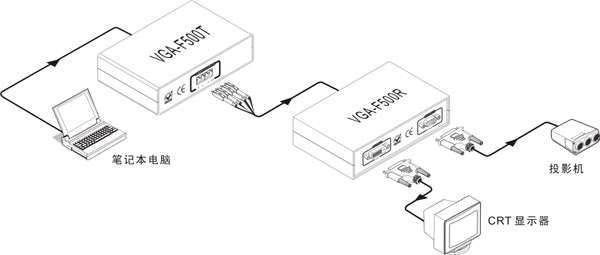

系统连接图
