Creator VGA/DVI250转换器
VGA/DVI250转换器
产品描述:
VGA/DVI250可以把模拟的RGBHV或RGsB信号转换为DVI信号。支持1路模拟RGBHV输入,1路模拟输出和1路DVI信号输出,具有采样时钟频率调节、采样时钟相位调节等功能。
产品特性
支持信号标准高达1600×1200×60HZ。
支持1路模拟RGBHV输入。
支持1路模拟输出和1路DVI信号输出。
支持采样时钟频率调节。
支持采样时钟相位调节。
支持图像垂直位置调节。
可独立调节和保存各种输入分辨率下的各种可调节参数。
输入支持Windows即插即用。
信号输入指示。
技术参数
规格特征 |
输入接口 | 15HDF型 |
模拟输出接口 | 15HDF型 |
DVI输出接口 | DVI-D型 |
电 源 | AC100~240V,50/60HZ |
外形尺寸(mm) | 160Lx100Wx40H |
重 量 | 408g |
性能指标 |
像素时钟频率 | 24MHz~165MHz |
高输入刷新频率 | 85Hz |
输入高分辨率 | 1600×1200@60HZ |
RGB信号输入幅度 | 0.5Vp-p~1.5Vp-p 阻抗: 75Ω±4Ω |
像素时钟频率 | 24M Hz~165M Hz |
H和V信号输入幅度 | TTL电平 阻抗:510Ω±25Ω |
RGB通道隔离度 | 小于-50dB(10M Hz) |
信噪比 | 大于48dB |
RGB信号输出幅度 | 幅度与输入相同, 阻抗: 75Ω±4Ω |
H、V信号输出电平 | TTL电平, 阻抗: 75Ω±4Ω |
设备支持分辨率见下表: |
序号 | 分辨率 | 刷新频率(Hz) |
1 | 640×480 | 60、72、75、85 |
2 | 800×600 | 56、60、70、72、75、85 |
3 | 1024×786 | 60、70、75、80、85 |
4 | 1152×864 | 60、70、75、85 |
5 | 1280×960 | 60、70、75、85 |
6 | 1280×1024 | 60、70、75、85 |
7 | 1600×1200 | 60 |

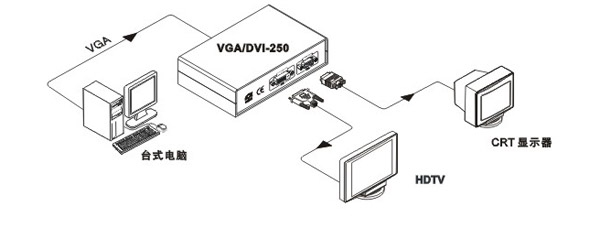

系统连接图
