Creator DVI/VGA-240转换器
DVI/VGA-240转换器
产品描述:
DVI/VGA 240能够把DVI信号转换为RGBHV(红绿蓝行场)、RGBS(红绿蓝+复合同步)或RGsB(红绿蓝，同步在绿路)的格式信号。也可用来把高分辨率和刷新率的DVI信号转换为适合模拟显示器显示的RGBHV、RGBS或RGsB格式信号。
产品特性
支持一路DVI信号输入，一路DVI信号及一路VGA信号输出。
输入分辨率高达:1600×1200@60Hz。
输出支持RGBHV、RGBS和RGsB三种方式。
输入信号指示。
可以设置为后端显示器的EDID参数或默认的EDID参数。
输入支持Windows即插即用
备注:----EDID：VESA规定的显示器识别数据标准。
技术参数
| 规格特征 |
| 输入接口 | DVI-D型 |
| 模拟输出接口 | 15HDF型 |
| 数字输出接口 | DVI-D型 |
| 电 源 | AC100～240V，50/60HZ |
| 外形尺寸(mm) | 160Lx100Wx40H |
| 重 量 | 378g |
| 性能指标 |
| 像素时钟频率 | 24MHz~165MHz |
| 输入高分辨率 | 1600×1200@60HZ |
| RGB信号输入幅度 | 0.5Vp-p～1.5Vp-p 阻抗： 75Ω±4Ω |
| 像素时钟频率 | 24M Hz～165M Hz |
| H和V信号输入幅度 | TTL电平 阻抗：510Ω±25Ω |
| RGB通道隔离度 | 小于-50dB(10M Hz) |
| 信噪比 | 大于48dB |
| RGB信号输出幅度 | 幅度与输入相同, 阻抗： 75Ω±4Ω |

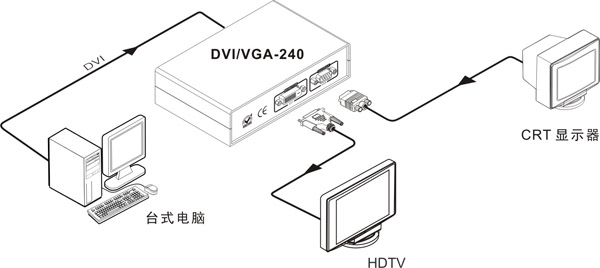

系统连接图
