产品描述:

OFM0808-A是一款采用光纤传输,使信号长距离传输,不受干扰,信号无衰减。支持8路音视频信号输入/输出的音视频矩阵切换器。可将输入8路光纤信号同步或异步快速切换一路或多路通道输出。光纤输入/输出接口采用多模LC型接口。光模可拔插,用户可根据需要,更换光模。



产品特性

支持8路光纤信号输入,8路光纤信号输出。

光纤输入/输出接口采用多模LC型接口。

光模可插拨,用户可根据需要,更换光模。

音频型号类型有;立体声、平衡或非平衡接法。

视频带宽:165MHz,数字接口带宽:1.65GHz。

提供独立的光纤和音频平衡/非平衡输入,输出端子。

每路光纤分量信号和音频信号单独传输,单独切换,使信号传输衰减降至最低,图象和声音信号能高保真输出。

带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能,支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入。

具备红外遥控功能和RS232通信功能。

具有网络接口,可通过以太网控制。

可机架安装的3U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

内置国际通用电源。





技术参数

光纤

中心波长 850nm

带 宽 165MHz,全数字

最大支持分辨 1600X1200@60

相对噪声强度 116 DB/Hz

回波损耗 ≤ 10dB

最大传输廷时 5nS(±1nS)

切换速度 200ns(最长时间)

信号类型 符合IEEE802.3z中1000BASE_LX光连接规范信号

光纤输入

接 口 多模LC型接口

光纤类型 850nm Multi Mode

光接收灵敏度 - 23dBm平均光功率@850nm

输入光调制幅度 ≤ 15μW

建议最大输入距离 小于300米,在1600X1200@60时(推荐使用认证过的光纤专用线材)

光纤输出

接 口 多模LC型接口

光纤类型 850nm Multi Mode

发射功率 -9.5 ~ -3dBm平均光功率@850nm

输出光调制幅度 180μW

建议最大输出距离 小于300米,在1600X1200@60时(推荐使用认证过的光纤专用线材)

音频信号

输入/输出接口 5位3.8mm带栓螺丝接口

增 益 0dB

频率响应 20Hz ~ 20kHz,

总谐波失真+噪声 0.03%@1kHz(额定电压下)

信噪比(S/N) > 90dB

立体声分离度 > 80dB@1kHz

共态抑制比(CMRR) > 75dB@20Hz

信号类型 立体声,平衡或非平衡接法

阻 抗 输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)

最大输入电平 ±19.5dBu,(平衡或/非平衡接法)

增益误差 ±0.1dB

最大输出电平 +19.5dBu,(平衡或/非平衡接法)

控制种类

串行控制接口 RS-232,9-针母 D型 接口

波特率与协议 波特率:9600,数据位:8位,停止位:1,无奇偶校验位

串行控制口结构 2=TX,3=RX,5=GND

以太网控制接口 RJ-45母接口(可选控制接口配件)

以太网控制协议 TCP/IP

以太网控制速率 自适应该10M或100M,全双工或半双工

控制程序 《SWITCH 2.0》

规格

电 源 100VAC~240VAC,50/60 Hz国际自适应电源

机箱尺寸(mm) 480(L)X260(W)X133(H)

产品重量 4.5kg

平均故障间隔时间 30,000小时

质 保 1年免费保修,终生维护

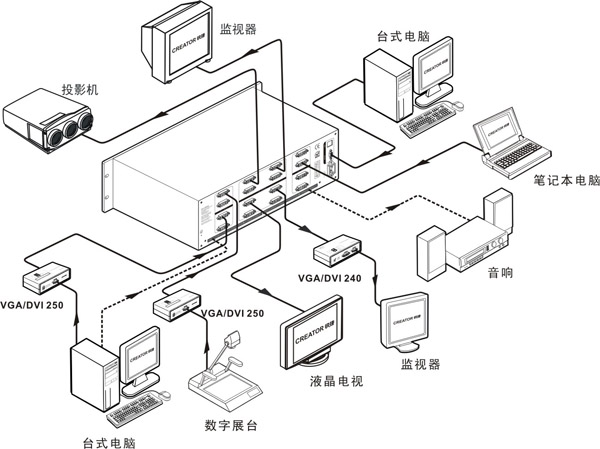

系统连接图
