Creator CR-3G HD-SDI0808矩阵
CR-3G HD-SDI0808矩阵
产品描述:
CREATOR 3G HD-SDI0808 数字视频矩阵切换器是专为数字高清视频信号的显示切换而设计的高性能矩阵开关设备,用于将视频输入通道上的视频输入信号切换到视频输出通道中的任一通道。采用BNC接口,支持8路SDI视频信号输入输出,具有强大的存储功能和掉电记忆功能,保证数据不会因突然掉电而丢失。拥有自动均衡功能和时钟恢复功能,将大的输入距离延长至100米,保证信号的高质量传输。具有实时温度检测、LCD液晶显示、按键快速切换通道等功能。支持输入信号状态监测,能实时监测和显示当前各输入通道是否有有效的信号接入。具备RS-232、以太网控制端口,可以方便与个人电脑或各种中央控制系统(如CREATOR、快思聪、AMX等)配合使用,支持全数字传输高达2.97 Gbps 的多速率SDI 信号。采用19英寸标准上架机箱设计,使用灵活方便。

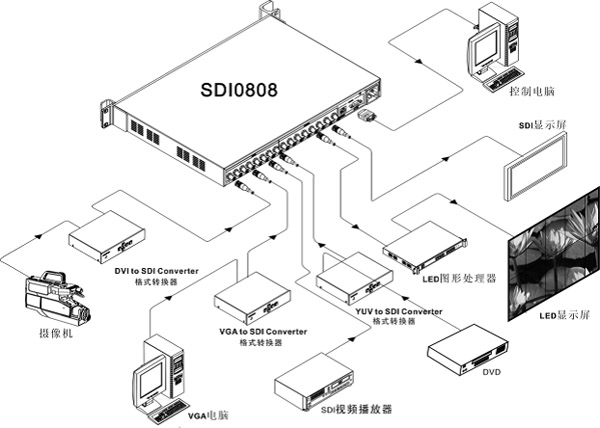

CREATOR运用先进的技术和结构设计,采用先进的进口切换芯片和高品质的电子元器件,从而保证矩阵系统高度的安全性、可靠性及优异的性能指标,是数字视频切换的首选之一。3G HD-SDI0808 数字视频矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
产品特性
支持8路3G HD-SDI数字信号输入、输出,采用BCN接口。
大数据速率达2.97Gbps的超高带宽传输。
带有自动均衡技术,支持HDTV 兼容。
支持3G HD-SDI数字视频信号的同步或异步切换。
灵敏的按键操作,同时具有按键操作指示灯,LCD显示屏显示操作信息。
强大的存储功能,可存储和调用多个预存的切换模式。
支持按键、RS-232及以太网三种控制方式。
强大的检测系统,可以对设备的控制接口、电源系统、操作系统进行自检、报错。
支持实时温度检测,当机箱内部温度达到预定温度时,风扇自动开启,起到保护的作用。
支持时钟恢复功能。
具有掉电记忆功能,保证数据永不丢失。
内置电源管理单元及冗余电源,系统工作更加稳定。
支持全球通用的AC100-240V电源输入。
机箱安装于标准19英寸机架上。
视频
|
|
应用标准
|
SMPTE 259M,SMPTE 292M,SMPTE 424M,ITU-R BT.601, ITU-R BT.1120
|
视频格式
|
270 Mbps SDI、1.485 Gbps HD-SDI 和 2.97 Gbps 3G-SDI
|
数据频率
|
19 Mbps 到 2.97 Gbps
|
幅度
|
0.8 Vp-p ± 10%
|
上升/下降时间
|
400~700ps
|
直流偏移
|
0V ±0.5
|
过冲
|
<10%
|
移动
|
<540ps±10%
|
小//大电平
|
0.5 V to 1.0 Vp-p
|
大传输范围
|
3G: 140m. HD: 200m. SD: 400m 推荐使用认证过的SDI专业线缆 如:Belden 1694A
|
视频输入
|
|
接口
|
8个BNC母接口
|
阻抗
|
75 Ω
|
回波损耗
|
<-15 dB,DC @ 1 MHz to 1.5 GHz
|
直流补偿
|
大±5mV
|
输出阻抗
|
75 Ω
|
视频输出
|
|
接口
|
8个BNC母接口
|
阻抗
|
75 Ω
|
回波损耗
|
<-15 dB, DC @ 1 MHz to 1.5 GHz
|
直流补偿
|
大±5mV
|
输出阻抗
|
75 Ω
|
控制种类
|
|
串行控制接口
|
RS-232,9-针母 D型 接口
|
波特率与协议
|
波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
|
串行控制口结构
|
2 = TX,3 = RX,5 = GND
|
以太网控制接口
|
RJ-45母接口(可选控制接口配件)
|
以太网控制协议
|
TCP/IP
|
以太网控制速率
|
自适应10M或100M,全双工或半双工
|
控制程序
|
《SWITCHER 2.0》
|
规格
|
|
电源
|
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
|
温度
|
储存、使用温度: -20° ~ +70°C
|
湿度
|
储存、使用湿度:10% ~ 90%
|
机箱尺寸mm
|
1U
|
产品重量
|
约3kg
|
