Creator Pt-HDMI600T/R高清矩阵

Pt-HDMI600T/R高清矩阵



Pt-HDMI600T/R高清矩阵

产品描述:

HDMI-600T/R是一款HDMI/DVI信号加RS-232信号光纤传输收发器,HDMI-600T/R由发送器和接收器两个盒子组成。可直接连接媒体接收器,显示设备与控制设备,实现高带宽(2.25Gpixel bandwide),高质量,长距离(200M以上)的HDMI/ DVI信号传输,确保信号在传输过程中不受外界干扰,不出现衰减;可有效改善音视频信号在长距离传输方面的失真,如重影,拖尾等现象。



产品特性

支持HDMI1.3A,HDCP1.3,DVI1.0协议;

支持信号格式:HDMI/DVI信号;

支持高清标准HD TV:1920×1080P,60HZ,36位色深;

支持分辨率HD PC:1920×1200P,60HZ,24位色深;

支持最高视频带宽:每个图像传输连接2.25Gbps;

最大传输距离>200M;

支持显示设备EDID读取功能;

支持多种波特率RS232控制信号的长距离传输。





技术参数


类别 Pt-HDMI-600T/R
工作环境
温度 -10 oC~ 60 oC
相对湿度

≤95%(不结露)

信号指标
最高带宽 2.25G 全数字
阻抗 50 Ω
最小/最大电平 T.M.D.S 2.9V/3.3V
信号类型 HDMI/DVI信号
信号强度 T.M.D.S +/- 0.4Vpp
建议最大传输距离 200M
机箱外型 86.1×121.8 (mm)
电源损耗 <2.5W
输入电源 DC +5V 2.5A

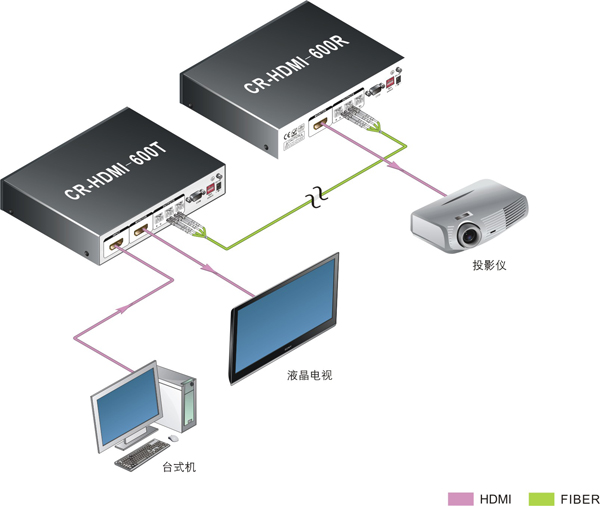

系统连接图
