Creator Pt-HDMI-M35 mini版长线驱动器

Pt-HDMI-M35 mini版长线驱动器



Pt-HDMI-M35 mini版长线驱动器

产品描述:

在多媒体应用系统中,往往需要一个显示终端能在距离较大的应用范围内显示高清晰的画质。CREATOR快捷线路驱动器系列专为解决这类工程问题而设计了HDMI-M35线路驱动器,可将HDMI信号利用普通国产电缆传输,使源端与终端的有效应用在高分辨率视频电缆上传输距离最长可达35米,再现高清晰画面。其支持1路信号输入、1路信号输出,体积小,使用方便,无需设置。



产品特性

最高分辨率NomalPC:

1600x1200@60_24bit

HDPC:1920x1200@60_24bit

HDTV:1920×1080@60Hz_36bit

支持HDMI 1.3协议,HDCP1.3协议;

支持热插拔;

支持单向传输功能,标有IN端接输入信号,标有OUT端接输出信号;

支持1路HDMI(DVI,需要转接头)端子输入;

支持1路HDMI(DVI,需要转接头)端子输出;

支持信号输入传输距离最大可达35米应用范围;

支持信号输出传输距离最大可达7米应用范围;

防静电处理:接触放电8KV,空气放电15KV;

无需电源;

HDMI放大器带宽:2.25GHz ;

视频信号输入:1.2 V p-p ;

HDMI接口类型:HDMI-A 母头,HDMI-A 公头。





技术参数

类别 Pt-HDMI-M35
视频输入类型 1路HDMI,HDMI接口
视频输出类型

1路HDMI,HDMI接口

输入回波损耗 <-25dB@0~5MHz
输出回波损耗 -30dB@5MHz
传输距离 35m
THD+Noise 0.015%@1kHz额定电平
信噪比 >100 dB
电源 无需外接电源

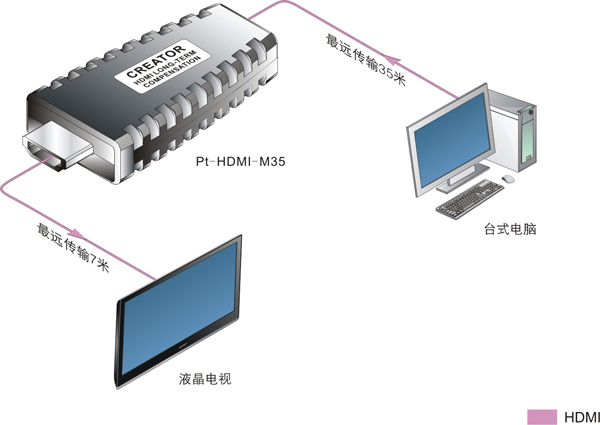

系统连接图
