Creator Pt-HDMI0802/04/08矩阵切换器

Pt-HDMI0802/04/08矩阵切换器



Pt-HDMI0802/04/08矩阵切换器

产品描述:

Pt-HDMI0802/04/08是8路输入2/4/8路输出的HDMI矩阵,此矩阵支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持12位色深的所有HDTV分辨率包括108p/60,以及高达1920*1200的PC的分辨率。支持对最高达35米的长线输入作自动均衡,对长距离的HDMI电缆进行补偿,减少所需附加的输入信号处理设备数量。此矩阵能够出色的将HDMI视频及多路数字音频信号通过HDMI线传输到显示设备上。

产品特性

支持8路HDMI视频输入,4/8/16路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。

与包括108p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容;

长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗;

支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深,以及高达2.25Gbps速率;

HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用;

具有水晶按键面板操作,支持RS-485扩展键盘操作;

具有掉电记忆功能,带有断电现场保护功能;

具有2路RS-232通讯接口;

具有1路网络接口,可通过以太网远程控制, 支持8个用户同时连接;

内置国际通用电源;



技术参数
类别 Pt-HDMI0802/04/08
视频
协议 支持HDCP1.3协议,支持HDMI1.3协议,兼容DVI1.0协议
增益 0 dB
像素带宽 165MHz, 全数字
接口带宽 2.25Gbps,全数字
最大支持分辨 Normal-PC:1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit,
HDTV:1920x1080P@60_36bit
位时钟抖动(Clock Jitter) <0.15 Tbit
位上升时间(Risetime ) <0.3Tbit (20%--80%)
位下降时间(Falltime) <0.3Tbit (20%--80%)
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号
视频输入
接口 HDMI-D母接口
信号强度 T.M.D.S +/- 0.4Vpp
最小/最大电平 T.M.D.S 2.9V/3.3V
输入EDID EDID现场可擦写
阻抗 75 Ω
最大直流偏置误差 15mV
建议最大输入距离 小于20米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
视频输出
接口 HDMI-A母接口
最小/最大电平 T.M.D.S. 2.9V/3.3V
阻抗 50 Ω
建议最大输出距离 小于10米,在1920x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
KEYBOARD控制接口
KEYBOARD控制接口 4 位凤凰座
使用方式 与扩展键盘MCP100配套使用
KEYBOARD控制口结构 +5V=DC5V , + = DATA+, -- = DATA-- , GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M 全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
功率 最大25w
温度 储存、使用温度: -20° ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
产品重量 约2.5kg

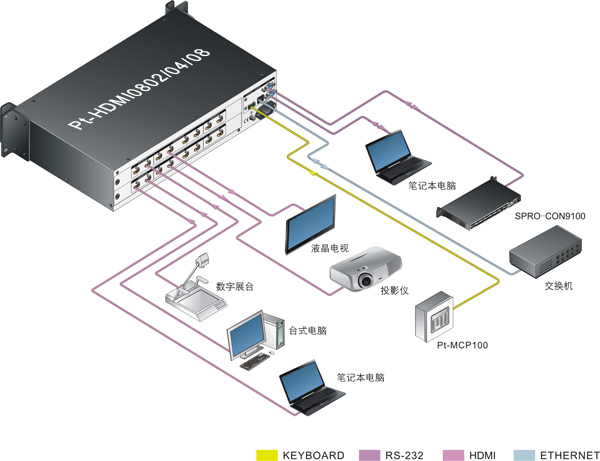

系统连接图
