Creator CR-IR3000-16 数字红外发射主机

CR-IR3000-16 数字红外发射主机



CR-IR3000-16 数字红外发射主机

产品描述:

CR-IR3000系列数字红外发射主机是数字红外语音分配系统的核心部分。其将模拟音频模数转换后,压缩编码,全数字DQPSK调制传输。系统可以同时传送16个通道的语言。红外发射主机可安装于19英寸标准机柜上,易于存放和保管。



产品特性

符合IEC 61603-7和IEC 60914。
采用数字DQPSK调制技术。
高速DSP处理。
采用较高传输频率(2-6MHz,IEC61603 BAND IV),不受高频驱动光源干扰。
有输入电平指示功能,主机前面板的LED灯可显示相应通道的输入状态。
具有16路外部音频输入。
具有16路音频输出,可用于监听或连接卡座进行录音。
具有4路信号输出接口(BNC),用于连接辐射面板。
电源输入为交流100V-240V,50-60Hz,出厂时都经过耐高压(3500V)测试,确保符合安全标准。
主机外壳采用金属材料,线路与外壳都加强了与地线的连接,保证具备可抗静电8000V的能力。



技术参数

物理特性

1
安装
装入19英寸支架或置于桌面

有可装卸的机脚,方便桌面使用
尺寸
483L x 344W x 88H (mm)
重量
约6KG
外部装饰
黑色
电气特性
1
电源
开关电源100-240V
消耗功率
5W
载波频率
2M—6MHz (BAND4频段)
信号输出幅度
20-80KHz
最小音频幅度
20mV-VPP
最大音频幅度
4V-VPP

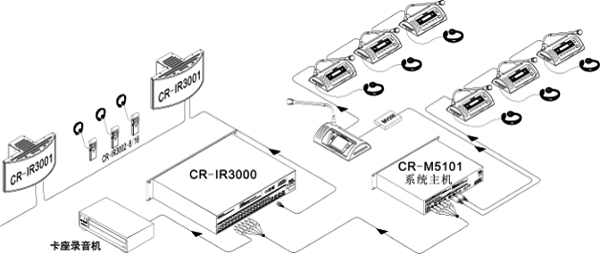

系统连接图
