RGB3232-A-Q 带宽矩阵 (带音频、水晶按钮)



RGB3232-A-Q 带宽矩阵 (带音频、水晶按钮)

产品描述:

RGB3232-A-Q是一款支持一键式按键快速切换矩阵,可将32路音视频信号输入,32路音视频信号输出的音视频矩阵切换器。可将输入32路RGB信号与立体声音频信号同步或异步快速切换任一路或多路通道输出。450MHZ的高带宽采用高性的图像处理器及信号长距离传输失真增益补偿技术,使图像信号长距离传输高保真输出。



产品特性

支持32路音视频信号输入,32路音视频信号输出。

支持快速切换操作,操作更加简易快捷。

独立的RGBHV分量和音频平衡/非平衡输入、输出端子。

支持视频信号类型有:RGBHV,RGBS,RGsB,RsGsBs。

450MHz(-3dB),满载的高带宽。

视频信号输入、输出端口采用BNC接口,音频信号端采用5 位凤凰接口。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

具有网络接口,可通过以太网控制。

音频信号类型有:立体声,平衡或非平衡接法。

可机架安装的12U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

内置国际通用电源。





技术参数

视频

增 益 0 dB

带 宽 450MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 100Mhz @ ±0.6dB

多通道对一通道串扰和 -55dB @10 MHz, -40dB @100 MHz

微分相位I/0S <1.28度,3.58MHz

微分相位误差 0.1度, 3.58-4.43MHz

微分增益误差 0.1%, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

切换速度 200ns(最长时间)

信号类型 RGBHV,RGBS, RGsB, RsGsBs高清晰度电视(HDTV)成份视频,S-video,复合视频(信号)

视频输入

接 口 BNC母接口

信号强度 1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、 S-video

最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

最大直流偏置误差 15mV

视频输出

接 口 BNC母接口

最小/最大电平 2.0V p-p

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

直流补偿 最大±5mV

同步信号

输入/输出接口 RGBHV, RGBS, RGsB, RsGsBs

输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常

输出电平 AGC-TTL: 5Vp-p, unterminated

输入阻抗 510 Ω;1-4可选75Ω

输出阻抗 75 Ω

极 性 正或负(与输入完全一致)

音频信号

输入/输出接口 5 位凤凰接口

增 益 0 dB

频率响应 20 Hz ~ 20 kHz,

总谐波失真 噪声 0.03% @ 1 kHz (额定电压下)

信噪比(S/N) >90dB

立体声分离度 >80dB @ 1 kHz

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

信号类型 立体声,平衡 或不平衡接法

阻 抗 输入:>10 kΩ(平衡或/ 非平衡接法)输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)

最大输入电平 +19.5dBu, (平衡或/ 非平衡接法)

增益误差 ±0.1dB @20 Hz ~ 20 kHz

最大输出电平 +19.5dBu, (平衡或/ 非平衡接法)

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

控制程序 《Matrix Control Program》

以太网控制接口 RJ-45母接口(可选控制接口配件)

以太网控制协议 TCP/IP

以太网控制速率 自适应10M或100M,全双工或半双工

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸 485(L)X533(W)X260(H) mm单个箱

产品重量 21kg

平均故障间隔时间 30,000 小时

功耗 70W

质 保 1年免费保修,终生维护

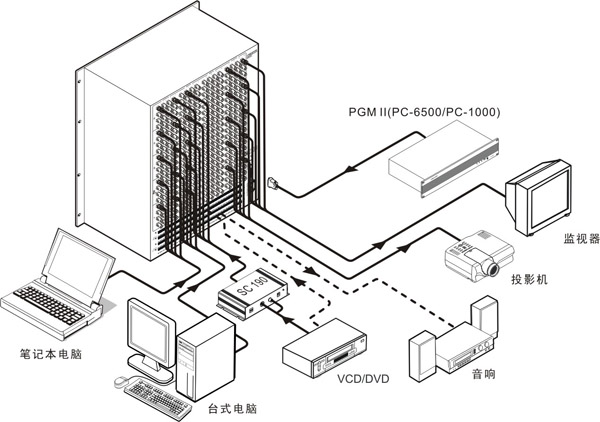

系统连接图
