RGB1604/08/16 高带宽矩阵
产品描述:
RGB1604/08/16是一款支持16路视频信号输入，4/8/16路输出的视频矩阵切换器。可将输入16路RGB信号同步或异步快速切换任一路或多路通道输出。采用高性能的图像处理及信号长矩离传输失真增益补偿技术，使图像信号长距离传输高保真输出。

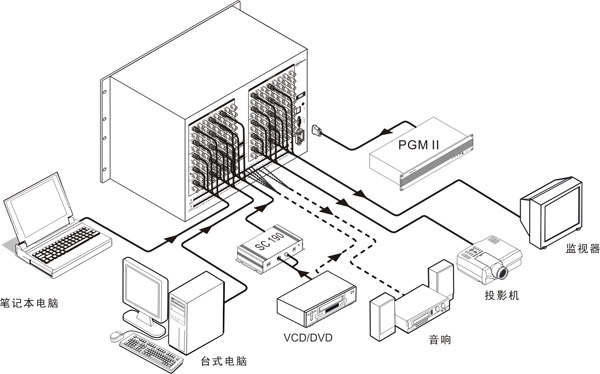

产品特性
支持16路视频信号输入，4/8/16路视频信号输出。
支持快速切换操作 。
独立的RGBHV分量平衡/非平衡输入、输出端子。
支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs高清晰度电视(HDTV)，成分视频，S-video,复合视频(信号)。
450MHz(-3dB)，满载的高带宽。
视频信号输入、输出端口采用BNC接口。
具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能。
具有红外遥控功能和RS232通信功能。
具有网络接口，可通过以太网控制。
可机架安装的7U金属机箱。
采用可编程逻辑陈列电路，任意交互切换。
信号长距离传输失真补偿技术。
内置国际通用电源。
技术参数
|
带 宽 |
450MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道对一通道串扰和 |
-55dB @10 MHz， -40dB @100 MHz |
|
微分相位I/0S |
0.1%, 3.58-4.43MHz |
|
微分增益误差 |
0.1度, 3.58-4.43MHz |
|
信号类型 |
RGBHV，RGBS， RGsB， RsGsBs高清晰度电视（HDTV）成份视频，S-video,复合视频（信号） |
|
信号强度 |
1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video |
|
小/大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
小/大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
输入/输出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
|
输入电平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
输出电平 |
AGC-TTL: 5Vp-p, unterminated |
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
控制程序 |
《Matrix Control Program》 |
|
以太网控制接口 |
RJ-45母接口（可选控制接口配件） |
|
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
|
温 度 |
储存、使用温度: -20° ~ +70°C |
|
机箱尺寸mm |
485(L)X266(W)X303(H) |
485(L)X266(W)X303(H) |
485(L)X266(W)X303(H) |
