VGA0802/04/08-A 计算机矩阵(带音频)
产品描述:

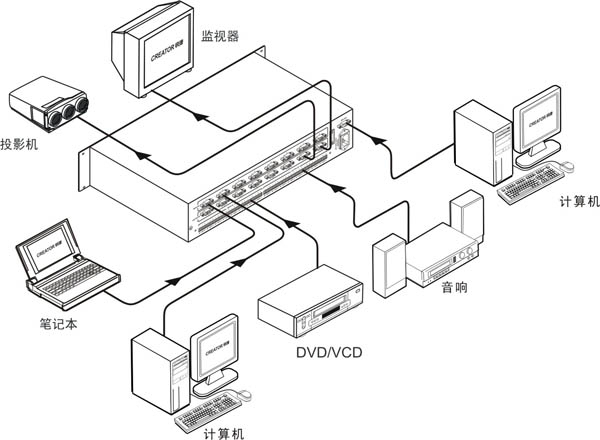

VGA0802/04/08-A是一款支持8路音视频信号输入,2/4/8路音视频信号输出的专业切换设备,用于将多个电脑信号同步或异步切换到输出通道中的任一通道。
产品特性
支持8路音视频信号输入,2/4/8路音视频信号输出。
支持快速切换操作。
独立的VGA输入、输出端子,采用15针HD母接口支持各种RGB、VGA、信号源。
支持视频信号类型有:RGBHV,RGBS,RGsB.
250MFhz(-3dB),满载带宽。
具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
具有红外遥控功能和RS232通信功能。
音频信号类型有:立体声,平衡或非平衡接法。
可机架安装的7U金属机箱。
采用可编程逻辑陈列电路,任意交互切换。
信号长距离传输失真补偿技术。
内置国际通用电源。
技术参数
多通道对一通道串扰和 |
-60dB @10 MHz, -39dB @100 MHz |
信号类型 |
RGBHV,RGBS, RGsB, RsGsBs高清晰度电视(HDTV) |
信号强度 |
1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、 S-video |
小/大电平 |
模拟信号:0.5V ~ 2.0V p-p |
输入/输出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
输入电平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
输出电平 |
AGC-TTL: 5Vp-p, unterminated |
视频制式 |
NTSC 3.58,NTSC 4.43,PAL,SECAM |
总谐波失真 噪声 |
0.05% @ 1 kHz (额定电压下) |
共态抑制比(CMRR) |
>75dB @: 20 Hz ~ 20 kHz |
阻 抗 |
输入:>10 kΩ(平衡或/ 非平衡接法)输出:50 Ω (非平衡接法), 100 Ω( 平衡接法) |
增益误差 |
±0.1dB @20 Hz ~ 20 kHz |
大输出电平 |
+19.5dBu, (平衡或/ 非平衡接法) |
串行控制接口 |
RS-232, 9-针母 D型 接口 |
波特率与协议 |
波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位 |
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
控制程序 |
《Matrix Control Program》 |
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
机箱尺寸 |
485(L)X266(W)X90 (H) mm |
