产品描述:

VGA1604/08/16是一款支持16路视频信号输入,4/8路视频信号输出的专业切换设备,用于将多个电脑信号同步或异步切换到输出通道中的任一通道。



产品特性

支持16路视频信号输入,4/8路视频信号输出。

支持快速切换操作。

独立的VGA输入、输出端子,采用15针HD母接口支持各种RGB、VGA、信号源。

支持视频信号类型有:RGBHV,RGBS,RGsB.

250MFhz(-3dB),满载带宽。

具有掉电记忆功能带有断电现场保护、LCD液晶显示等功能。

具有红外遥控功能和RS232通信功能。

可机架安装的2U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

内置国际通用电源。





技术参数

视频

增 益 0 dB

带 宽 250MHz (-3dB),满载

多通道对一通道串扰和 -60dB @10 MHz, -39dB @100 MHz

切换速度 200ns(最长时间)

信号类型 RGBHV,RGBS, RGsB, RsGsBs高清晰度电视(HDTV)

视频输入

接 口 15针 HD母接口

信号强度 1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、 S-video

最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-40dB@5MHz

最大直流偏置误差 15mV

视频输出

接 口 15针 HD母接口

最小/最大电平 2.0V p-p

阻 抗 75 Ω

回波损耗 <-40dB@5MHz

直流补偿 最大±5mV

同步信号

输入/输出接口 RGBHV, RGBS, RGsB, RsGsBs

输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常

输出电平 AGC-TTL: 5Vp-p, unterminated

输入阻抗 510 Ω;

输出阻抗 75 Ω

极 性 正或负(与输入完全一致)

最大传输延时 水平:90ns 垂直: 160ns

最大上升/下降时间 4ns

水平同步频率响应 15KHz-145KHz

垂直同步频率响应 30Hz-170Hz

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

控制程序 《Switch 2.0》

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸 485(L)X266(W)X140 (H) mm

产品重量 5kg

平均故障间隔时间 30,000 小时

质 保 1年免费保修,终生维护

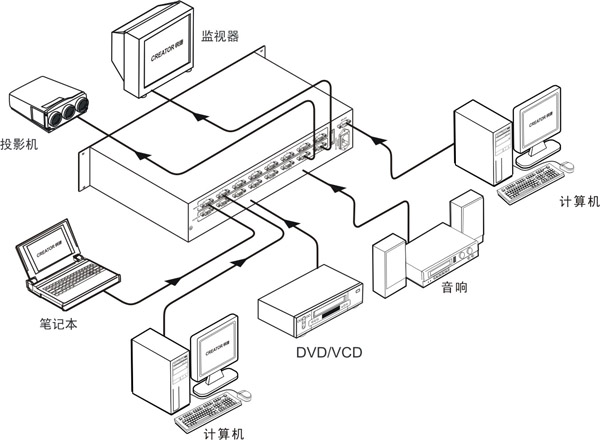

系统连接图
