产品描述:

VIDEO 1604/08/16视频矩阵支持16频信号输入,4/8/16路视频信号输出的专业矩阵切换器。用于将各路视频输入信号同步或异步切换到视频输出通道中的任一通道上。其支持按键快速切换操作。具备RS232通讯接口,可以方便与个人电脑、遥控系统或各种远端控制设备连接应用。采用国际标准机箱设计,可安装于任何19英寸的机柜上。



产品特性

支持16视频信号输入,4/8/16路视频信号输出,输入输出端口采用RCA接口。

支持快速切换操作。

支持视频信号类型有:复合视频(信号)。

100MHz(-3dB),满载的高带宽。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。

具有红外遥控功能和RS232通讯功能。

可机架安装的2U金属机箱。

采用可编程逻辑陈列电路,任意交互切换。

信号长距离传输失真补偿技术。

内置国际通用电源。





技术参数


视频

增 益 0 dB

带 宽 100MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 30Mhz @ ±0.5dB

多通道对一通道串扰和 -50dB @5 MHz, -45dB @100 MHz

微分相位I/0S <1.28度,3.58MHz

微分增益误差

0.1%, 3.58-4.43MHz


微分相位误差 0.1度, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

信号制式 NTSC3.58,NTSC4.43,PAL,SECAM

信号类型 RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV)成分视频,S-video, 复合视频(信号)

视频输入

接 口

RCA母接口


最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗

30dB@5MHz


最大直流偏置误差 15mV

视频输出

接 口

RCA母接口


最小/最大电平 模拟信号:0.5V ~ 2.0V p-p

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

直流补偿 最大±5mV

转换类型 垂直间隔

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

控制程序 《Switch2.0》

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸

485(L)X266(W)X90(H) mm


产品重量

4.6kg


平均故障间隔时间 30,000 小时

功耗 Max 15W

质 保 1年免费保修,终生维护

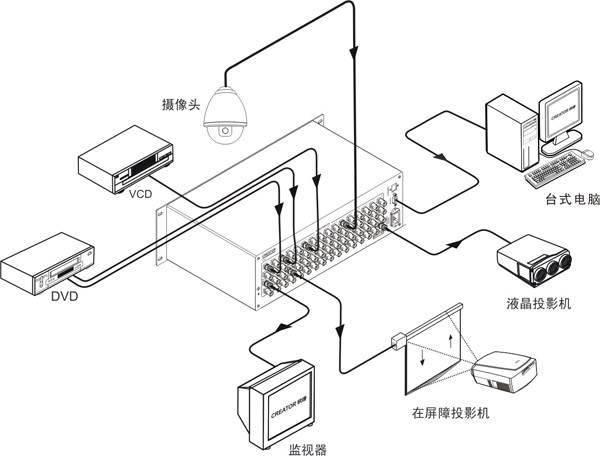

系统连接图
