Creator SC 190倍线器

SC 190倍线器



SC 190倍线器

产品描述:

SC190完成了视频IDEO/S-VIDEO信号输入到VGA/RGB信号输出的功能,能有效的避免计算机图象信号在转换过程中的损失,还可以有效隔离计算机图象信号在转换过程中所受到的外界干扰,同时还具备三种不同分辨率调整的功能。



产品特性

支持1路VIDEO及1路S-VIDEO视频信号输入,1路VGA及1路RGB信号输出。

信号输入接口采用RCA母接口,S-video端子(Y-C端子),输出接口采用VGA15针HD接口,BNC接口。

视频带宽:AV视频:150MHZ,S-video视频:150MHZ,VGA视频:300MHZ。

可手动调整分辨率及信号选择(800X600、1024X768、1280X1024分辨率的调整和S-VIDEO/VIDEO的选择)。

内置国际标准电源。

可机架安装的金属机箱。





技术参数

视频

增 益 0 dB

带 宽 100MHz (-3dB),满载,0 - 10MHz @ ±0.1dB,0 - 100Mhz @ ±0.6dB

微分相位I/0S <1.28度,3.58MHz

微分相位误差

0.1%, 3.58-4.43MHz


微分增益误差 0.1度, 3.58-4.43MHz

信号类型 S-video,复合视频信号(CVBS)

视频输入

接 口 RCA母接口,S-video端子(Y-C端子)

最小/最大电平 模拟信号:-3V ~ 3V p-p

阻 抗 75 Ω

回波损耗 30dB@5MHz

信号强度 1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、 S-video

控制种类 拨码选择

规格

电 源 DC24V

储存、使用温度 -20° ~ +70°C

储存、使用湿度 10% ~ 90%

机箱尺寸 169(L)X98(W)X36(H) mm

产品重量 0.5kg

平均故障间隔时间 30,000 小时

质 保 1年免费保修,终生维护

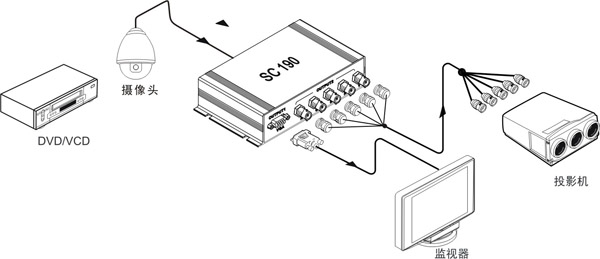

系统连接图
