SC-290倍线器



SC-290倍线器

产品描述:

SC-290倍线器是将多种信号转换成为高清格式的DVI 、HDMI信号输出。其可使电脑显卡的VGA、HDMI输出通过倍线器转换后连接全高清(1080P)的大屏幕电视机。分辨率最高能支持到1920X1080@60Hz。此款产品具有支持PC机显卡的分辨率多、兼容性好、清晰度高等特点。



产品特性

4路视频信号输入:1路CV,1路S-Video,1路VGA,1路HDMI/DVI,任一路可转换/切换到统一的VGA / HDMI/DVI输出。

如:CV转VGA、CV转HDMI或CV转DVI

2路视频信号输出:1路HDMI,1路VGA。 支持自适应各种制式(包括NTST、PAL、SECAM)的复合视频(CV)及S-Video(Y/C)

的信号源。

VIDEO(CV)、S-Video 及HDMI的独立的亮度,对比度,饱和度、锐度、色调可调。VGA的独立的亮度,对比度,色温及相位

可调。

支持1路非平衡音频输入切换到1路非平衡音频输出。

支持对主音频的低音、高音、左右声道平衡可调。

支持断电记忆恢复功能。

支持OSD菜单功能。

对输入的各组经切换后,转换成VGA/ /HDMI/DVI视频信号时,支持以下11种分辨率中的任一种作输出:

1024×768@60Hz

1280×720P@60Hz

1280×800@60Hz

1280×1024@60Hz

1366×768@60Hz

1400×1050@60Hz

1440×900@60Hz

1600×900@60Hz

1600×1200@60Hz

1680×1050@60Hz

1920×1080P@60Hz





技术参数
视频
增益
0 dB
带宽
VGA视频:375 MHz,HDMI视频:2.25Gbps
微分相位I/OS
<1.28°,3.58 MHz
微分相位误差
0.1°, 3.58-4.43 MHz
微分增益误差时
0.1%, 3.58-4.43 MHz
信号类型
VGA,HDMI
VGA视频输入
信号强度
0.7V p-p: VGA(电脑信号)
最小/最大电平
-2V/+2V
阻抗
75 Ω
回波损耗
<-30dB@5MHz
水平频率响应
30-200KHZ
垂直频率响应
20Hz-240Hz
HDMI视频输出
接口
HDMI-A接口(Type A connector )
最小/最大电平
T.M.D.S. 2.9V/3.3V
阻抗
50 Ω
建议最大输出距离
小于10米,在1920x1080p@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)
工作环境
电源
输入:AC 220V 50/60Hz;输出:DC +12V 1.5A
温度
储存、使用温度: -20°~ +70°C
湿度
储存、使用湿度:10% ~90%

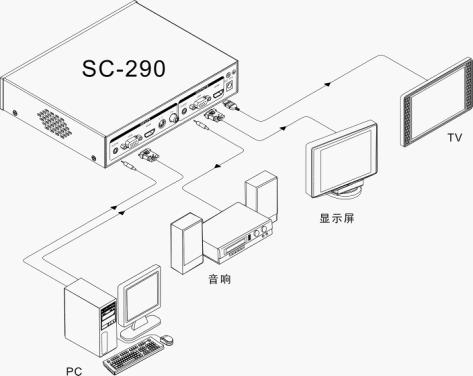

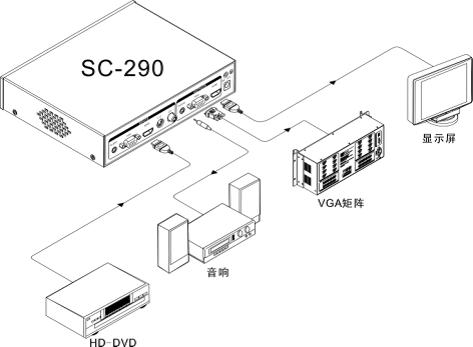

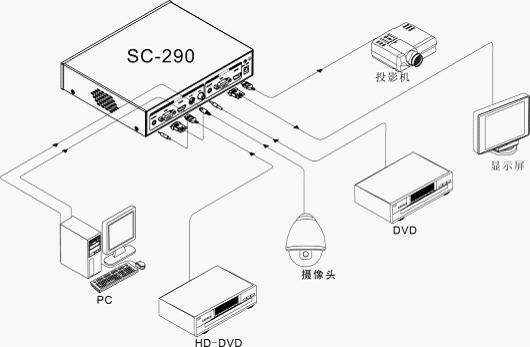

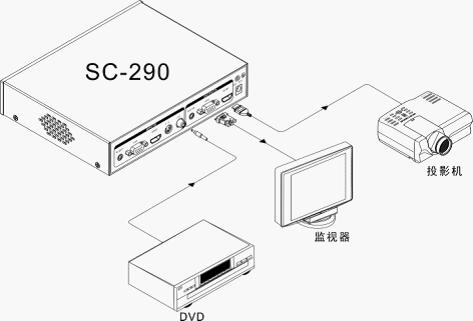

系统连接图
SC-290倍线器适用性广,可应用于各种场合,其连接方法也多种多样,以下简单介绍几种连接方式:
