VGA/RGB185转换器



VGA/RGB185转换器

产品描述:

VGA/RGB185支持长距离RGB输入方式,可有效的避免计算机图象信号在传输方面的损失,还可以有效隔离计算机图象信号在传输过程中所受到外界干扰。长线驱动功能,保证信号不衰减,无重影。确保信号输出传输距离长达150米。

产品特性

支持1路VGA信号及1路RGB信号输入,2路VGA信号及1路RGB信号输出。

RGB通道视频带宽为300MHz (-3dB)。

具备RGB输入阻抗设置开关。

支持手动控制复合同步开启、关闭。

高保真信号图象输出,保证信号不衰减,无重影,确保信号输出传输距离长达150米。





技术参数

视频

输入接口 RGBHV(5BNC) VGA(15HDF)

输出接口 OUTPUT1 RGB(5BNC) OUTPUT2(15HDF)

监视口 VGA

RGB通道




输入阻抗 75 Ω或高阻(由阻抗开关设置)

输出阻抗 75 Ω

带宽 300MHz (-3dB),

同步通道

输入阻抗 75 Ω或高阻(由阻抗开关设置)

输入电平 1--5V p-p,

输出阻抗 75 Ω

输出电平 TTL

复合同步 负极性

绿同步 负极性0.3V

规格

电源 220V/50HZ

功耗 10W

机箱尺寸 235mm(L)X155mm(W)X70mm(H)

颜色 灰色

平均故障间隔时间 30,000 小时

重量 1.3kg

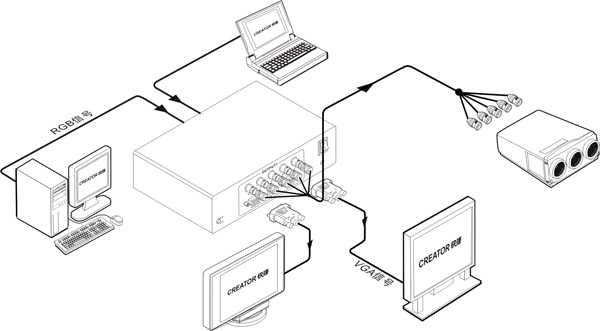

系统连接图
