Creator MAX1301 矩阵切换器

MAX1301 矩阵切换器



MAX1301 矩阵切换器

产品描述:

MAX1301是一款能处理多种信号的矩阵,支持AV信号、S-video信号、VGA信号、话筒等多种信号处理,输出高分辨率的VGA信号。



产品特性

对输入的各组(CVBS复合视频和S-Video超级视频)经切换后,转换成计算机视频信号,并可以设置三种分辨率:

SVGA 800×600 @60Hz; XVA 1024×768 @60Hz; SXGA 1280×1024 @60Hz

能适应各种制式(包括NTST、PAL、SECAM)的CVBS(复合视频)和S-VIDEO的信号源。

设有三路话筒输入(前面板一路、后面板两路)设有独立的话筒音量电路,并可将话筒插入到主音频信号中。

带4路高带宽VGA输入号切换功能。

支持VIDEO(CVBS),S-Video的亮度,对比度,饱和度可调。

具有红外遥控功能,串行控制功能。

内部带有记忆器,带断电恢复功能。

具有红外遥控功能和RS232通信功能。

可机架安装的1U金属机箱。 v内置国际通用电源。





技术参数

视频

增 益 0 dB

(-3dB)带宽 AV视频:150MHz,S-vdieo视频:150 MHz,VGA视频:300Mhz

多通道对一通道串扰和

-50dB @5 MHz, -45dB @10 MHz


微分相位误差 0.1%, 3.58-4.43MHz

微分增益误差 0.1度, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

切换速度 200ns(最长时间)

视频制式 NTSC3.58,NTSC4.43,PAL,SECAM

信号类型 VGA, S-video, 复合视频(CVBS)

视频输入

接 口 BNC母接口

最小/最大电平 模拟信号:-3V/3V

阻 抗 75 Ω

回波损耗 -30dB@5MHz

信号强度 1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p:

VGA视频输出

接 口 15-PIN HD母接口

最小/最大电平 -2.0V/2.0V

阻 抗 75 Ω

回波损耗 <40dB@5MHz

直流补偿 最大±5mV

VGA同步信号

输入/输出信号类型 RGBHV, RGBS, RGsB, RsGsBs, 复合视频,成分视频,分量视频。

输入电平 0.5V-5.0V p-p,:4.0V p-p 正常

输出电平 AGC-TTL:5Vp-p,unterminated

输入阻抗 510Ω

输出阻抗 75Ω

最大传输延时 水平:90ns 垂直:160ns

最大上升/下降时间 4ns

极 性 正或负(与输入完全一致)

音频信号

输入/输出接口 8路RCA非平衡音频输入,4路3.5mm接头的非平衡输出

增 益 0dB

频率响应 20Hz~20kHz

总谐波失真+噪声 0.05%@1kHz(额定电压下)

信噪比(S/N) > 8dB全频带

共态抑制比(CMRR) 75dB@:20Hz ~ 20 kHz

信号类型 立体声

增益误差 ±0.5dB @20Hz ~ 20 kHz

VGA水平频率响应 50Hz-200KHz

VGA垂直频率响应 50Hz-200Hz

MIC

MIC类型 动圈式感应

输入灵敏度 25mV

频带响应 50Hz -16K Hz

接头类型 单声道输入

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ +70°C

湿 度 储存、使用湿度:10% ~ 90%

机箱尺寸 485(L)X230(W)X45(H) mm

产品重量 1.5kg

平均故障间隔时间 30,000 小时

质 保 1年免费保修,终生维护

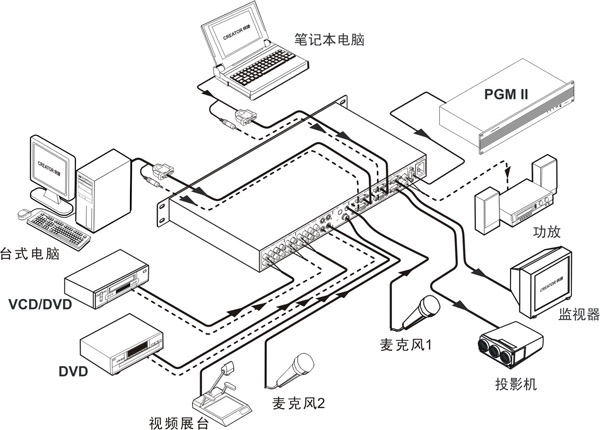

系统连接图
