产品描述:

MAX-1301HD-B是一款集视频信号格式转换(SCALER)与切换为一体的矩阵切换器。支持将多种不同格式的视频信号源:复合视频信号(CV),分量视频信号(Pr/Cr、Pb/Cb、Y),S-Video(Y/C) ,VGA及HDMI(高清多媒体接口)信号转换/切换到统一的VGA / HDMI/DVI信号,支持MIC信号输入。

由本产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。





产品特性

12路视频信号输入:2路CV,2路S-Video,2路分量视频,2路VGA,4路HDMI/DVI,任一路可转换/切换到统一的

VGA / HDMI/DVI输出。

2路视频信号输出:1路HDMI,1路VGA。

支持自适应各种制式(包括NTST、PAL、SECAM)的复合视频(CV) 、分量视频(Pr/Cr、Pb/Cb、Y)及S-Video(Y/C)

的信号源。

VIDEO(CV)、 COMP、S-Video 及HDMI的独立的亮度,对比度,饱和度、锐度、色调可调。VGA的独立的亮度,对比度,

色温及相位可调。

支持相应的8路非平衡音频输入【5Pin的凤凰接口(每路)】的任一路切换到非平衡音频输出。

独立控制8路非平衡音频输入的音量。

支持对主音频的低音、高音、左右声道平衡可调。

支持1路话筒输入,并可将话筒插入到主音频信号中。并支持独立的MIC。

支持音频、视频独立切换输出及音频、视频统一切换输出两种模式。音频、视频独立切换输出由RS232控制。

支持断电记忆恢复功能。

支持OSD菜单功能。

对输入的各组经切换后,转换成VGA/ /HDMI/DVI视频信号时,支持以下12种分辨率中的任一种作输出。





技术参数

视频

增 益 0 dB

带 宽 AV视频:150MHz, S-Vdieo视频:150MHz, VGA视频:375 MHz,HDMI/DVI视频:2.25Gbps

多通道对一通道串扰和 -50dB @50 MHz, -45dB @10 MHz

微分相位I/0S <1.28°,3.58 MHz

微分相位误差 0.1°, 3.58-4.43 MHz

微分增益误差时 0.1%, 3.58-4.43 MHz

切换速度 100 ns(最长时间)

信号类型 VGA,S-video, COMP分量视频(YPbPr/YCbCr),复合视频(CVBS),HDMI/DVI

视频输入 CV S-Video VGA COMP DMI/DVI

接 口 BNC母接口 S-Video端子(Y-C端子) 15-pin HD 母接口 RCA母接头

信号强度 1V p-p : Y成分视频、S-Video,复合视频;
0.7V p-p: VGA(电脑信号);
0.3V p-p: 分量视频、 S-Video的 C ,HDMI/DVI视频。

最小/最大电平 模拟信号: -2V/+2V

阻 抗 75 Ω

回波损耗 <-30dB@5MHz

水平频率响应 30-200KHZ

垂直频率响应 20Hz-240Hz

VGA视频输出

接 口 15-pin HD 母接口

最小/最大电平 -2.0V / +2.0V

阻 抗 75 Ω

回波损耗 <-40dB@5MHz

直流补偿 最大±5mV

VGA同步信号

输入/输出信号类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频,分量视频。

视频制式 NTSC 3.58,NTSC 4.43,PAL,SECAM

输入电平 0.5V- 5.0V p-p,: 4.0V p-p 正常

输出电平 AGC-TTL: 5Vp-p, unterminated

输入阻抗 510 Ω

输出阻抗 5 Ω

最大传输延时 水平:90ns 垂直:160ns

最大上升/下降时间 4ns

极性 正或负(与输入完全一致)













HDMI视频输入










支持的协议 HDMI1.3a, DVI1.0, HDCP1.3, x.v.Color, TrueHD, DTS-HD

PIXEL带宽 165MHz, 全数字

接口带宽 2.25Gbps

最大支持分辨 HDPC 1600x1200@60_24bit色深
HDTV 1920x1080P@60_24bit色深

位时钟抖动(Clock Jitter) <0.15 Tbit

位上升时间(Risetime ) <0.3Tbit (20%--80%)

位下降时间(Falltime) <0.3Tbit (20%--80%)

信号类型 HDMI 1.3a / DVI 1.0规范中的 HDMI / DVI-D全数字 T.M.D.S. 信号

接口 HDMI-A接口(Type A connector )

信号强度 T.M.D.S. +/- 0.4Vpp

最小/最大电平 T.M.D.S. 2.9V/3.3V

阻抗 50 Ω

输入EDID 使用系统默认EDID,(支持终端EDID映射到输入端)

最大直流偏置误差 15mV

建议最大输入距离 小于25米,在1920x1080p@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

HDMI视频输出

接口 HDMI-A接口(Type A connector )

最小/最大电平 T.M.D.S. 2.9V/3.3V

阻抗 50 Ω

建议最大输出距离 小于10米,在1920x1080p@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

音频信号

输入/输出接口 4路10pin凤凰接头/每路非平衡音频输入,1路2RCA接头的非平衡输出

增益 0 dB

频率响应 20 Hz ~ 20 kHz,

总谐波失真+噪声 0.05% @ 1 kHz (额定电压下)

信噪比(S/N ) >58dB

立体声分离度 >80dB @ 1 kHz

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

信号类型 立体声(非平接音频)

阻抗 输入:>10 kΩ(平衡或/ 非平衡接法)

输出: 50 Ω (非平衡接法), 100 Ω( 平衡接法)

最大输入电平 +19.5dBu, (平衡或/ 非平衡接法)

增益误差 ±0.1dB @20 Hz ~ 20 kHz

最大输出电平 +19.5dBu, (平衡或/ 非平衡接法)

MIC

MIC类型 动圈式感应

输入灵敏度 25mV

频带响应 50Hz-16K Hz

接头类型 单声道输入

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

规格

电源 100VAC-240VAC~50/60 Hz, 国际自适应电源

温度 储存、使用温度: -20°~ +70°C

湿度 储存、使用湿度:10% ~90%

机箱尺寸 483(L)X230(W)X44mm(H)

产品重量 1.9kg

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护

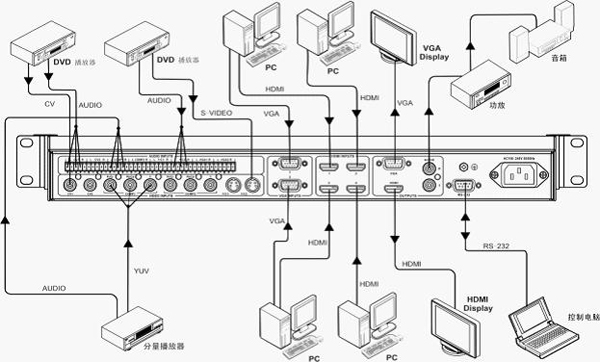

系统连接图
