Creator CV-104DA分配放大器

CV-104DA分配放大器



CV-104DA分配放大器

产品描述:

CR-CV-104DA是一款经济实用的1输入4输出,支持输入信号补偿功能的复合视频分配放大器。CR-CV-104DA输入端对通用的输入线材的补偿距离可超过150米。精细的视频增益和均衡调节功能,让用户很方便就能准确补偿了因传输距离变化而产生的视频信号的衰减,从而在传输和分配视频信号的过程中还原清晰的视频源信号。

支持级联应用,支持增益和均衡精细调节,可依用户的感受精细调节画面的清晰度。适用于专业 AV系统、安访系统、校园系统、工业监控及大型会场。



产品特性

“支持前面板旋钮精细调节增益(Gain)和均衡(EQ)的功能。

“1路视频信号输入,1路环路无补偿视频信号输出,4路带补偿的视频信号输出。

“支持CV 信号输入阻抗通过按钮选择(75欧/高阻)。

“支持CV信号的增益独立可调功能

“支持CV信号的均衡独立可调功能

“支持级联分配放大器的应用。

“支持并联应用3个分配放大器传输YUV信号。





技术参数
视频部分

接口 BNC座

信号类型 CV YUV

视频输入

输入 1路带环路输入

输入阻抗 75Ω

信号强度 1Vp-p

最小/最大电平 -3.3V/+3.3V

像素带宽(pixel bandwidth) 150MHz(-3db)

微分相位I/OS <1.28°,3.58 MHz

微分相位误差 0.1°,3.58-4.43 MHz

微分增益误差 0.1%,3.58-4.43 MHz

回波损耗 <-30dB@5MHz

增益/均衡 GAIN:-2db--6db EQ:0--10db@16MHZ

视频输出

输出 1路环路无补偿视频信号输出
4路带补偿的视频信号输出

输出阻抗 75Ω

最小/最大电平 -3.3V/+3.3V

回波损耗 <-40dB@5MHz

直流补偿 最大±5mV

其它部分

电源适配器 输入:AC 220V 50/60Hz

输出: DC +12V 1.5A

整机峰值功耗 1W

平均功耗 0.5W

温度 储存、使用温度: -20°~ +70°C

湿度 储存、使用湿度:10% ~90%

机箱尺寸 -长X宽X高(mm):212X164.5X43.6

重量 约300g

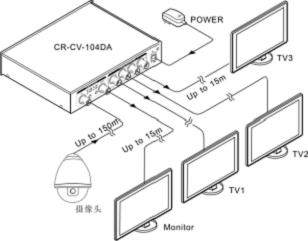

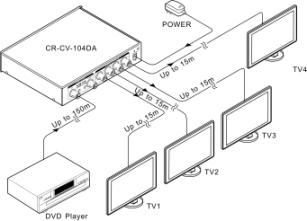

系统连接图
CR-CV-104DA对输入线材的补偿距离可超过150米。输出驱动线材的距离能超过15米。其连接方式有多种,
