Creator TOUCH-AV可编程控制主机
TOUCH-AV可编程控制主机
产品描述
TOUCH-AV可编程中央控制主机是新一代的控制系统主机。采用先进的集成技术,提供高速准确的集中控制环境,提供多种可编程控制接口,开放式的用户编程环境,完成各种复杂的控制接口编程。
TOUCH-AV新设计外形,美观大方,极具科技感。可搭配ST-6500C、ST-7000C、ST-7100C等各种触摸屏和CRWM-8、CRWM-16按键使用。
产品特性
8路红外发射端口,每路互相独立(任何时间只有一个红外端口有效)。
1路双向可编程RS-232通讯接口;1路可编程RS-232输出通讯接口。
USB通讯接口;用于下载程序。
1路CR-NET网络接口。
内置红外学习模块.
6X2视频矩阵(RCA接口);8X2音频矩阵;3X1+1 VGA矩阵。
1路麦克风接口;提供麦克风的幻象电源。
提供前面板的音量调节,VGA切换,AV切换按键,并有对应的LED显示功能。
在前面板提供红外发射状态显示功能。
在前面板提供多功能编码旋钮。
提供以太网网络扩展接口。
1U金属机箱设计,符合国际机箱标准,可安装于任何19英寸的机柜上。
技术参数
处理器
|
|
CPU
|
32位Samsung ARM微处理器
|
处理速度
|
210MIPS
|
存储器
|
|
标配内存
|
8M SDRAM,2M Flash,256K SRAM8路
|
扩展内存
|
可扩展至32M
|
控制端口
|
|
COM端口
|
2个DB9公型, RS232/RS485通讯接口
|
红外IR端口
|
8个终端模块,16PIN输出排针
|
输入I/O端口
|
1个终端块,2PIN输出排针,带保护电路,支持0-5V数字输入信号
|
USB接口(前面板)
|
1个MINI USB接口
|
网络扩展接口
|
1个RJ11 6PIN接口,用于扩展XPORT和WIPORT
|
CR-NET端口
|
3个终端模块,4PIN排针,支持CR-NET控制总线,提供DC24V/1A的输出电源
|
集成矩阵
|
|
AV矩阵模块
|
RCA连接头,6路AV信号输入,2路AV信号输出
|
VGA切换模块
|
3路VGA信号输入,1路VGA信号输出,外加1路PC监视器直通输出
|
独立信号输入端口
|
1路麦克风信号输入
|
前面板操作功能
|
|
编码开关方式的旋钮
|
可用于控制主音量、麦克风音量和VGA矩阵矩阵切换
|
9个功能按键
|
用于AV矩阵切换和旋钮功能选择
|
32个LED灯
|
分别用于显示主音量状态、麦克风音量状态、VGA矩阵状态、AV矩阵状态和红外发射的状态
|
红外学习窗口
|
用于接收红外信号
|
规格
|
|
电源
|
AC100V - 240V自适应电源
|
尺寸(MM)
|
482.6(L) X 171(W) X 45(H)
|
静功率消耗
|
165-175mA/24V
|
重量
|
约2.0kg
|

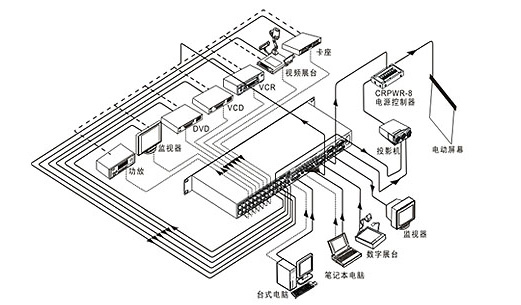

系统连接图
标配附件
• 8条红外发射棒
• 1本产品手册
• 1片CD,含产品手册电子文档及编程软件
• 1套安装所需线材
• 8条红外发射棒
• 1本产品手册
• 1片CD,含产品手册电子文档及编程软件
• 1套安装所需线材
可选配件
• 控制界面
LTX-1200C带视频窗有线真彩触摸屏套装
ST-7100C带视频窗真彩无线触摸屏套装
ST-7000c真彩无线触摸屏套装
• 网络模块
CRPWR-8/4 电源控制器
CRLITE-4A 调光器
CRWM2/8/16 墙上控制面板
