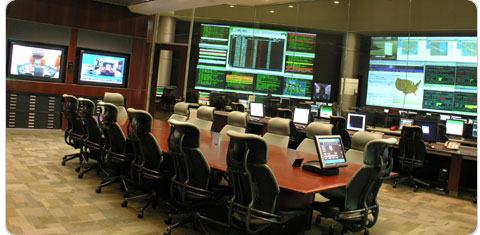

显示系统-多媒体会议室的眼睛

构架一个标准的、现代化的会议室,我们首先要解决的是我们的"眼睛",因为它负责收集我们所有感知的60%以上的信息。大屏幕显示系统便是担此重任的子系统,无论其最终效果、还是占总成本的比例,都有是衡量一个多媒体环境的关键且直观的指标。

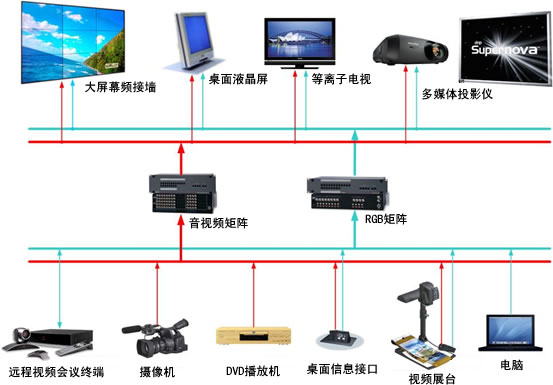

视频显示系统组成







大屏幕显示系统一般包括以下几种形式,根据客户需求和预算决定:

主显示系统

正投

投影机的安装位置与观众在屏幕的同侧,投影机发出的光线投射到屏幕,在屏幕上形成图象,然后光线再反射到人眼睛。
其又分为两种:固定安装:要求有一块屏幕(手动幕或电动幕)和一个投影机,以及投影架(可升降式和固定式)。便携式:体积小,便于携带,使用方便。
适用范围:教学显示系统,小型会议室,法院等,以及个人随身商务展示、教学、培训等。

正投示意图
正投示意图

背投

投影机的安装位置与观众在分位于屏幕的两侧,投影机发出的光线从屏幕的一侧通过反射系统经过背投硬幕的菲尼尔透镜在屏幕的观众侧散射成像,光线透过屏幕进入观众眼睛。
特点:不受环境和光线影响,并且可以和装修浑然一体。
空间要求:需要单独的背投间。
适用范围:展馆、会议厅等。

背投示意图
背投示意图

大屏拼接

此系统为显示系统的一种高端应用形式。多采用各种中小尺寸的背投显示单元相互拼接组成一幅大尺寸的显示画面。对比普通其它显示形式,它具有高对比度、高亮度、高分辨率、大信息量等优越特点,通过具备矩阵功能的多屏拼接控制器,可以同时显示网络信息、计算机信息和各类视频信号,支持信号在屏幕上 任意大小、任意位置开窗显示。系统广泛应用于监控、网管、指挥、调度、会议及公共场所等领域。


大屏幕拼接

背投一体机拼接:为了实现巨幅显示,可通过背投一体机单元的横向和纵向的堆叠,将需要显示的图像经过专用视频分割、拼接处理器处理后,送至前端的投影一体机阵列,形成完整的巨幅图像。
LED阵列:LED又称为发光二极管显示,采用LED模块的无限组合,以及后端的图像处理器,形成室外型的大幅面图像显示系统。
特点:超高的亮度和恶劣环境的超强适应能力。

辅显示系统

辅显示系统主要有升降式液晶显示系统、等离子显示系统等
