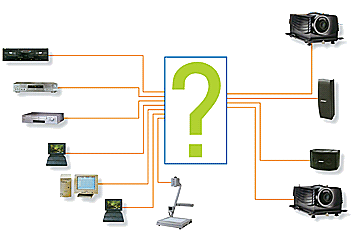

矩阵切换器是显示、演示系统信号流通的核心设备,系统所有的输入输出信号都是在矩阵切换器中出入,并根据操作者的设计从输入端进入指定的输出端。矩阵切换器的种类不仅相当多,而且控制方式也越发细分,网络控制方式逐渐流行。

由于大型系统或系统扩展的需要,矩阵切换器可通过接口进行堆叠,形成更大的矩阵系统,满足不断输入和输出信号增长的需求。

矩阵切换器

AV(音视频)切换矩阵

独立的RGBHV分量输入、输出端子,每路分量信号单独传输,单独切换,实现逻辑矩阵功能,任意选择搭配输出切换。使信号传输衰减降至最低,使图象 信号能高保真的输出。采用性能极高的专业矩阵处理芯片,自带缓冲,图象清晰无重影,内嵌智能控制及管理软件,提供RS232控制接口发,方便用户进行控制 软件的二次开发。

如:多台与会代表的电脑与多台投影机、显示器之间的切换组合。VGA(电脑信号)切换矩阵AV切换器是专门为音、视频信号的显示切换而设计的高性能 智能矩阵开关设备。用于将各路设备信号自由的、以"矩阵"方式切换到任意输出端。它是保证一个多媒体系统AV信号质量和信号充分共享的重要子系统。 如:DVD、摄像头、录像机若干台和投影机、显示器、监视器若干台之间的切换。

AV(音视频)切换矩阵
AV(音视频)切换矩阵

VGA(电脑信号)切换矩阵

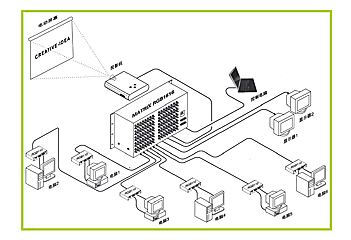

独立的RGBHV分量输入、输出端子,每路分量信号单独传输,单独切换,实现逻辑矩阵功能,任意选择搭配输出切换。使信号传输衰减降至最低,使图象 信号能高保真的输出。采用性能极高的专业矩阵处理芯片,自带缓冲,图象清晰无重影,内嵌智能控制及管理软件,提供RS232控制接口发,方便用户进行控制 软件的二次开发。如:多台与会代表的电脑与多台投影机、显示器之间的切换组合。

VGA(电脑信号)切换矩阵
VGA(电脑信号)切换矩阵

矩阵信号传输介质

矩阵切换的信号一般分为AV信号,VGA,RGB信号等,这些信号主要的传输工具有射频线,AV线,S-vidio线,VGA线,RGB线,双绞 线,光纤等。其中AV线的传输质量和距离都不高,但S-vidio线相比较而言较好,同时还有VGA信号,其可以传输20m,RGB可以传输80m,双绞 线传输300m左右,如使用这些传输工具传输较大的距离,则需要在中间加上放大器,但在传输距离上仍然受到影响,并且传输质量有很大的偏差。于是现在出现 了光纤传输AV/VGA信号。利用光纤可以是信号传输较长的距离,不受自然环境的影响,信号的传输质量有着很大的提高。利用光纤传输的时候需要利用数模转 换技术把所有信号转换成数字信号进行传输,其传输原理图如下所示。

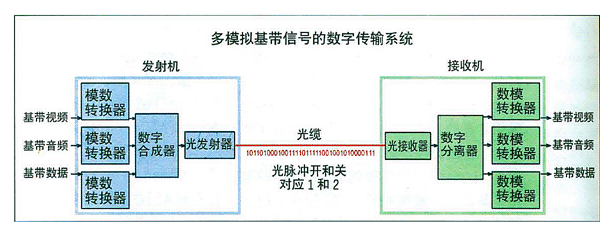

信号传输原理图
