中央控制系统(智能控制、中控系统)

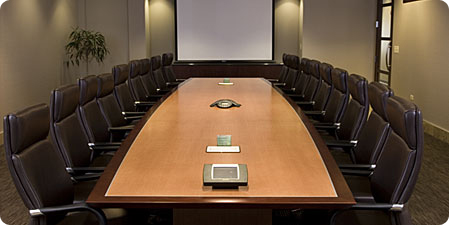

智能集中控制系统(中控系统)是用来集中控制单个或多个会议场所内所有设备,包括各种子系统及各种设备电源的开关、现场灯光的调节、屏幕的升降、窗帘的开合,各种多媒体设备的操作等等。用户只需在一个彩色触摸屏上即可实现对所有系统设备的控制操作。

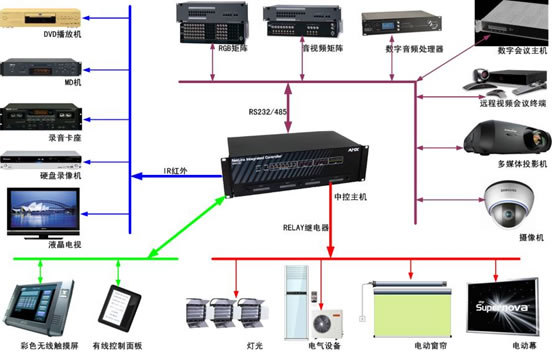

智能中央控制系统组成

中控系统网络控制层

会利用网络资源实现多个地点的网络控制。运用专用硬件,连接至网络。或者通过软件进行远程控制。分布在多个教室里的控制系统可以通过网络线进行集中 控制,甚至可以留有接口与几千公里外的教室联网,实现网络控制。从而不用多个管理员到处去检查设备的使用情况了。提高了管理效率,节省了大量的人力、物 力。

中控系统本地界面层

在中控系统中,离我们最近的就是那些控制面板了,我们可以通过这些控制面板可以"随心所控"了,

面板可以分为:触摸屏系列,桌面触摸面板系列,挂墙式触摸 面板系列等。利用界面控制的优势有:不像电脑开机等待时间长、在使用中死机、难以避免受病毒侵犯等,触摸屏完全脱离电脑而单独运行。无线彩色触摸屏可以实 现无线射频通讯,有效距离500英尺,可穿透墙壁,不需安装布线。同时在面板中预设多种常用场景(投影场景、会议场景、演讲场景)等等,使用者只需按一个 键就可以轻松完成全部控制。

中控系统处理运算层

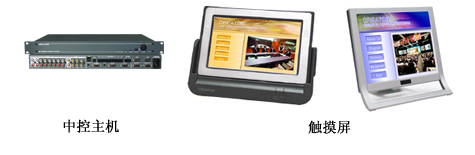

处理层有:专用工控主机、网络主机等。处理设备层,即控制主机,它是所有控制流数据、控制代码(红外、串口代码等)存储、计算、输入输出的设备,它 决定了整个控制系统的整体性能和档次,它分为高端可编程、可扩展主机,和低端行业化一体主机。有了处理层的各种主机您就可以整合那些复杂的高科技设备,使 他们按照您的意愿进行协调工作。控制主机等控制系统硬件设备允许保持24小时不间断通电连续工作,无人值守也无需担心。(如上图主机)

中控系统功能模块层

功能模块层是一些处理运算层与不同的最终用户类设备之间的中间模块,它针对不同类别的最终用户设备,运行不同的协议,来执行处理运算设备(即主机) 传送来 的执行指令,从而产生控制用户设备的实际动作。模块层有:调音模块、调光模块、红外控制模块、I/O开关量输入/输出模块信号切换、RS232/485通 讯口等。

中控系统用户设备层

用户设备层包括:一切用户按需要购置的强电、弱电、电子、影音等模拟或数字家电设备、专业设备

附:中央控制系统的具体介绍

中央控制系统是现代化的教学设施,该系统包含了全部电化教学、计算机辅助教学和演示的手段,是便于使用、效果理想的教学演示系统。它将录像机、影碟 机、计算机、视频展台、投影机等先进的视听设备以及其他可遥控设备(如电动屏幕、电动窗帘、灯光等)有机地连接在一起,构成现代化视听教学环境。系统由教 师根据执教内容集中控制,能实现对各种设备常用功能的控制和视音频切换操作,使教学的内容生动、形象和具体,克服了以往的呆板灌输的教学形式。

中控系统的工作原理
中央控制系统采用多机通讯技术和系统集成技术,将被控设备按用户实际操作要求进行组合,再将其对每个设备的最终操作过程集成为简单的操作。总之,中央控制系统可以对录像机、影碟机、视频展台、投影机、电动屏幕、电动窗帘等设备进行集中控制。

中控系统的基本组成

1、主机:起到接收触摸屏的控制信号,解释并执行的作用。

2、 彩色LCD触摸:可直接预览视,简易快速地进行全程操控。

3、嵌墙式面板:通常安装在门口,方便进出时操作。

4、音量控制模块:用来控制音音响设备。

5、白炽灯调光器:用于控制、调节灯光设备。

6、强电继电器模块:用于控制电动吊架、屏幕、设备电源、日光灯等设备。

7、红外发射棒:用于控制如DVD/录像机/实物展台红外设备。

8、外置电源供应器:用于给所有设备供电。

目前,中央控制系统主要采用两种形式:计算机软件控制和纯电路硬件控制。软件控制界面活泼,纯电路硬件控制操作简便。用户可根据自己的喜好,选择其一或同时使用两种方式。

中控系统的功能特点

电源控制:系统可集中控制多功能厅内各种电器设备的电源,室内灯光可分组控制。

节目预览:教师可在播放一套节目的同时预览下一套节目的内容,对下一套节目进行编辑选择。

远程遥控:教师可以通过红外遥控器远距离遥控正在使用的播放设备。

操作简便:大屏幕液晶显示、高亮度背光、轻触按键、各种设备的操作指示用中文及通用的电教设备操作符表示,一看既会,操作直观简便,也可同时使用触摸屏控制。

适应性强:系统对控制的媒体播放设备无任何限制,可充分利用学校原有的各种设备。
