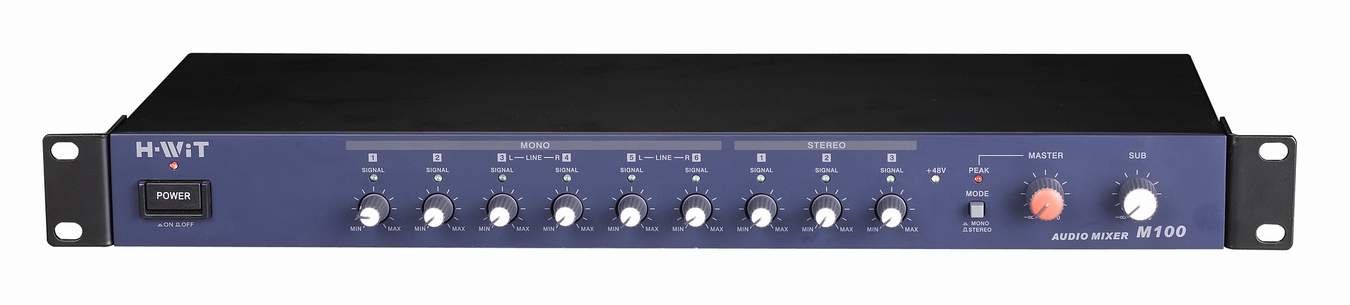

M100专业机架式多通道音频混音器
产品名称：M100专业机架式多通道音频混音器
产品描述：
H-WiT在今年新推出的多功能混音器M100可以看作是PAC-822的简化版本，M100是应用于会议、商务和教育领域的操作简单、直观的多通道混音器，提供了6路单声道和3路立体声的音频输入通道。仅IU高度的小型机体，极为别致的简洁设计，提供了高输入峰值余量、宽广的频率响应和低噪声等极为优异的性能。

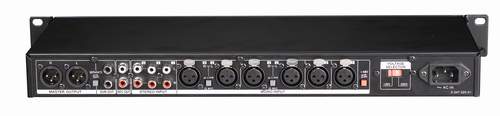

后面板：
特性：
两路单声道话筒通道(MONO1-2)
- +48V幻像电源;
- 100Hz低频切除滤波器;
- 卡侬(XLR)平衡输入端口
4路单声道话筒/线路可选择通道(MONO3-6)
- +48V幻像电源;
- 100Hz低频切除滤波器;
- 卡侬(XLR)平衡输入端口
- 选用线路输入方式，CH3和CH5馈送到左通道，CH4和CH6馈送到右通道。
3组立体声线路输入通道(STEREO 1- 3)
-STEREO-3 被设定接收录音输出信号，此特性推荐应用与视频会议。
-莲花(RCA)输入端口
话筒输入通路具有高达30dB峰值余量。
主输出L/R，可切换到单声道输出，卡侬XLR平衡输出端口。
录音左右声道输出为主控推子前控制莲花(RCA)插口。
按下背板上的Separate(分离)按钮时话筒输入信号仅由Sub输出端口送出;同时总输出端口只输出线路输入信号。
满足视频会议功能需求。
IU高，19英寸标准机架安装。
产品规格：
音频输入
|
|
接头 |
通道数 |
电平 |
大输入电平 |
输入阻抗 |
|
单声道 |
XLR-3-31 |
1-2(话筒) |
-60 dBu |
-3 dBu |
2.2KΩ |
|
3-6（话筒、线路可选） |
-60/+4 dBu |
-3/+4 dBu |
2.2/10KΩ |
||
|
立体声 |
Phono |
7-9（线路） |
-10 dBu |
+24 dBu |
47KΩ |
音频输出
|
|
接头 |
通道数 |
电平 |
大输出电平 |
输出阻抗 |
|
录音输出 |
Phono |
1 立体声 |
-10 dBu |
+10 dBu |
< 470 KΩ |
|
从输出 |
Phono |
2 |
-5 dBu |
+15 dBu |
< 470 KΩ |
|
主输出 |
XLR-3-32 |
1 立体声 |
+4 dBu |
+24 dBu |
< 470 KΩ |
电子特性
|
频率响应 |
5Hz ~100 Hz,+0.5/-2.0dB |
|
|
20Hz ~20kHz,+0.5/-1.0dB |
|
总谐波失真 |
<0.01%, 单声道输入 至 主输出 1kHz，-44 dBu输入 |
|
|
<0.005%, 单声道输入 至 主输出 1kHz，-44 dBu输入 |
|
|
<0.005%, 立体声输入 至 主输出 1kHz，-10 dBu输入 |
|
不同输入噪音 |
< -126dBu,IHF-A,150Ω终止 |
|
周边噪音 |
< -83dBu，主音量在“0”位置 |
|
串音 |
< -70dBu，1kHz，L/R声道输出之间 |
|
|
< -80dBu，1kHz，通道输出之间 |
|
|
> 90dBu，1kHz，通道音量衰减 |
其他参数：
|
信息指示灯 |
-20dB参考电平时，绿色指示灯亮 |
|
工作温度 |
0℃至40℃（+32 ~ +104ºF） |
|
储存温度 |
-20℃至60℃（-4 ~ +140ºF） |
|
电源 |
AC 120/230V, 50/60Hz（CED/UC2） |
|
功率消耗 |
19W |
|
尺寸（WxHxD） |
482x44x175mm（19x1.3/4x7 inches） |
|
重量 |
2.6kg（5 ~ 12 盎司） |
|
附件 |
电源线，说明书，保修卡，合格证 |
